Кабина — HITACHI UH02

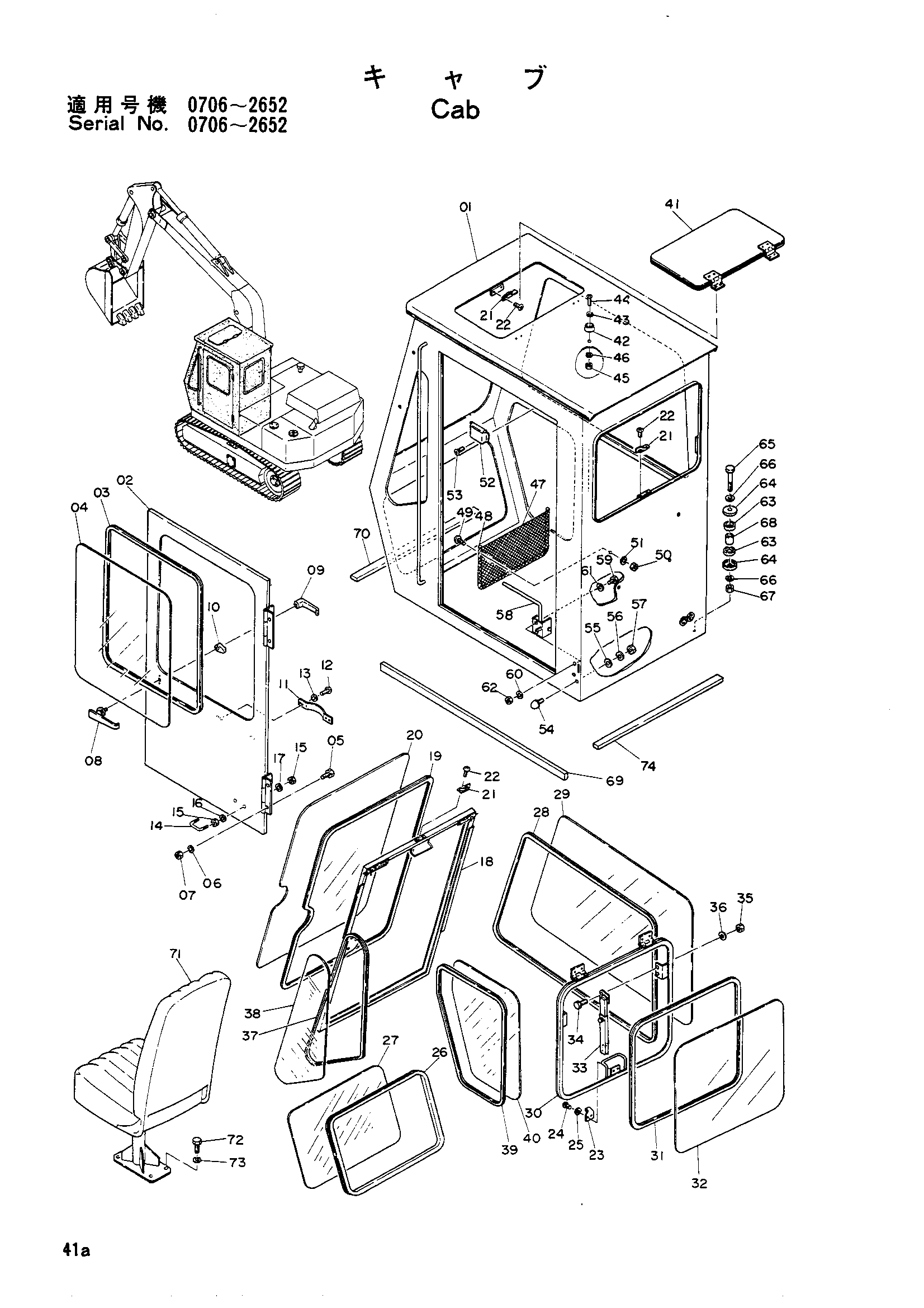

Заводская схема «Кабина» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4041458	Резиновая прокладка	1
	4054863	Кабина в сборе	1
	4058091	Стекло	1
	4061263	Стекло	1
01	4057321	Кабина	1
02	4061259	Дверь	1
03	4503184	Х-руббер	1
04	4056958	Стекло	1
04	4061258	Стекло	1
05	M111025	Болт	4
06	A590910	Пружинная шайба	4
07	M501008	Гайка	4
08	4004134	Рукоятка	1
09	4004135	Рукоятка	1
10	3000564	Короб шпонка	1
11	4507439	Лента	1
12	M430316	Винт	4
13	A590903	Пружинная шайба	4
14	4034014	Штанга блокировка	1
15	M500807	Гайка	4
16	A590908	Шайба	2
17	A590108	Пружинная шайба	2
18	4057322	Рама	1
19	4503185	Х-руббер	1
20	4057323	Стекло	1
21	4056993	Замок	3
22	M470410	Винт	6
23	4514800	Замок	1
24	M430408	Винт	2
25	A590904	Пружинная шайба	2
26	4506960	Резиновая прокладка	1
27	4057324	Стекло	1
28	4503185	Х-руббер	1
29	4057326	Стекло	1
30	4056989	Рама	1
31	4504499	Х-руббер	1
32	4056961	Стекло	1
33	3000563	Стойка	2
34	M200616	Болт	8
35	M500605	Гайка	8
36	A590906	Пружинная шайба	8
37	4509670	Х-руббер	1
38	4057325	Стекло	1
38	4061262	Стекло	1
39	4506960	Х-руббер	1
40	4042502	Стекло	1
40	4043517	Стекло	1
41	4056991	Крышка	1
42	485013	Амортизатор	1
43	A590105	Шайба	1
44	M430528	Винт	1
45	M500504	Гайка	1
46	A590905	Пружинная шайба	1
47	4507582	Поккет	1
48	4507583	Направляющая	1
49	M430416	Винт	6
50	M500403	Гайка	6
51	A590904	Пружинная шайба	6
52	3501677	ASH трай	1
53	M470406	Винт	3
54	487195	Ограничитель	2
55	4043611	Шайба	2
56	A590910	Пружинная шайба	2
57	M501008	Гайка	2
58	9017124	Замок	1
59	M200816	Болт	2
60	A590908	Пружинная шайба	2
61	A590108	Шайба	2
62	M500807	Гайка	2
63	4035886	Амортизатор	8
64	4053316	Ограничитель	8
65	M111690	Болт	4
66	A590116	Шайба	8
67	4026892	U-образная гайка	4
68	4035864	Проставка	4
69	4041457	Резиновая прокладка	2
70	4041458	Резиновая прокладка	2
71	4037915	Сиденье	1
72	M111222	Болт	4
73	A590912	Пружинная шайба	4
74	4074378	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
