Управление двигателем — HITACHI UH02

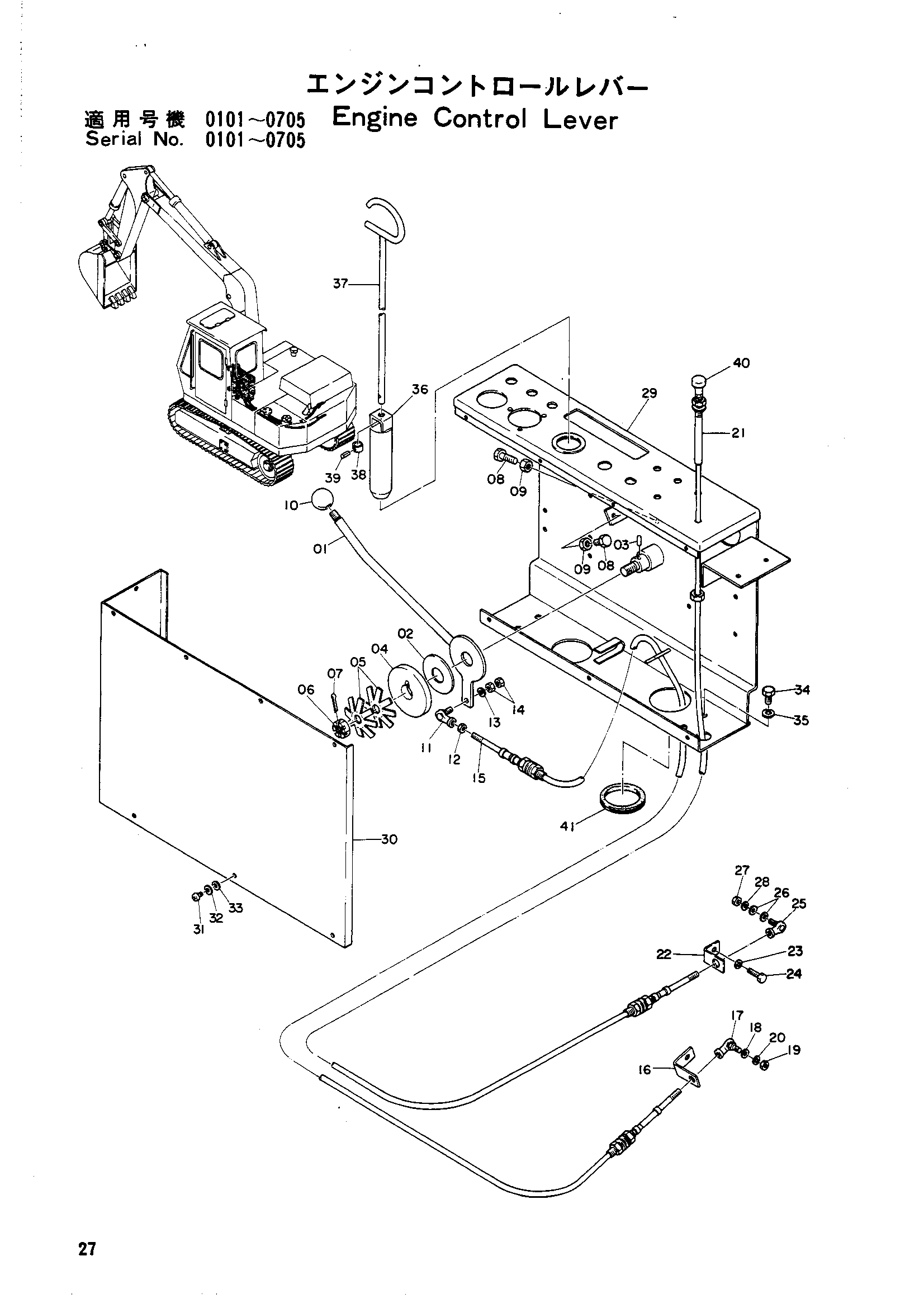

Заводская схема «Управление двигателем» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8004310 | Рычаг топливный | 1 |
| 02 | 428770 | Диск | 1 |
| 03 | J400616 | Установочный штифт | 1 |
| 04 | 4502973 | Шайба | 1 |
| 05 | 4502974 | Пружина флусх | 2 |
| 06 | M631619 | Корончатая гайка | 1 |
| 07 | A764036 | Шплинт | 1 |
| 08 | M111036 | Болт | 2 |
| 09 | M501008 | Гайка | 2 |
| 10 | 499848 | Рукоятка | 1 |
| 11 | 4037768 | Шарнир | 1 |
| 12 | M500504 | Гайка | 1 |
| 13 | A590905 | Пружинная шайба | 1 |
| 14 | M500504 | Гайка | 2 |
| 15 | 4037767 | Трос | 1 |
| 16 | 4037769 | Кронштейн | 1 |
| 16 | 4050833 | Кронштейн | 1 |
| 17 | 4037768 | Шарнир | 1 |
| 18 | A590105 | Шайба | 1 |
| 19 | M500504 | Гайка | 1 |
| 20 | A590905 | Пружинная шайба | 1 |
| 21 | 4037766 | Трос управления | 1 |
| 22 | 4045126 | Кронштейн | 1 |
| 23 | A590908 | Пружинная шайба | 2 |
| 24 | M200814 | Болт | 2 |
| 25 | 4037768 | Шарнир | 1 |
| 26 | A590105 | Шайба | 2 |
| 27 | M500504 | Гайка | 2 |
| 28 | A590905 | Пружинная шайба | 1 |
| 29 | 7002692 | Метер-боард | 1 |
| 30 | 2003468 | Крышка | 1 |
| 31 | M430613 | Винт | 8 |
| 32 | A590906 | Пружинная шайба | 8 |
| 33 | A590106 | Шайба | 8 |
| 34 | M111020 | Болт | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 36 | 9800673 | Блокировка поворот | 1 |
| 37 | 9703492 | Штанга | 1 |
| 38 | 4502319 | Втулка | 1 |
| 39 | 490857 | Пружинный штифт | 1 |
| 40 | 4044434 | Буттон | 1 |
| 41 | 998720 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
