Гидромотор поворота — HITACHI UH02

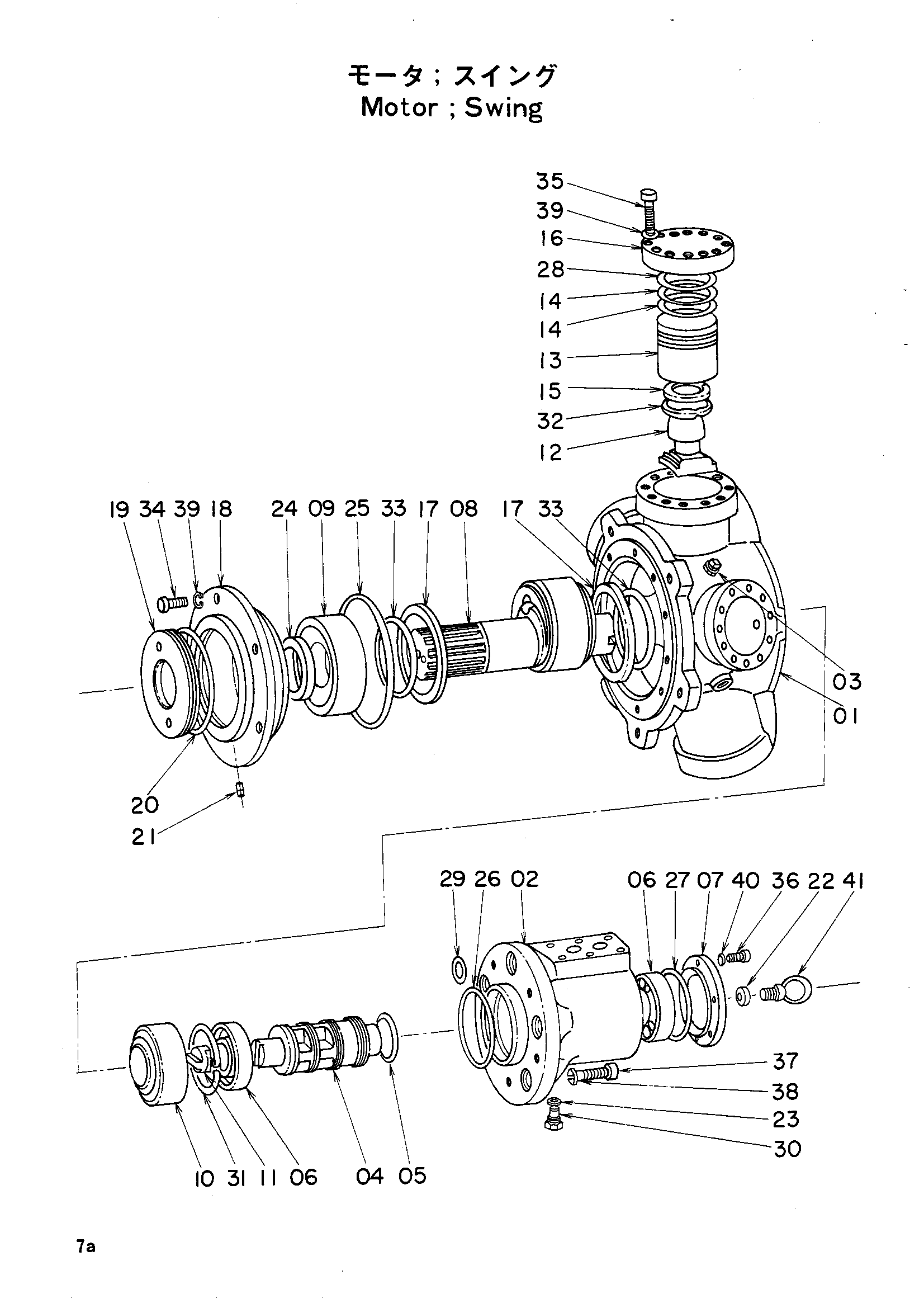

Заводская схема «Гидромотор поворота» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4036119 | Гидромотор поворот | 1 | |
| 01 | 4043072 | Корпус | 1 |
| 02 | 4043073 | Корпус | 1 |
| 03 | 94-2024 | Пробка | 1 |
| 04 | 4043074 | Клапан | 1 |
| 05 | 4043075 | Поршневое кольцо | 4 |
| 06 | 4043076 | Подшипник | 2 |
| 07 | 4043077 | Каге | 1 |
| 08 | 4043078 | Вал кранк | 1 |
| 09 | 4043079 | Подшипник | 1 |
| 10 | 4043080 | Подшипник | 1 |
| 11 | 4043081 | Муфта | 1 |
| 12 | 4043232 | Шток конектинг | 5 |
| 14 | 4043083 | Поршневое кольцо | 10 |
| 15 | 4043084 | Втулка | 5 |
| 16 | 4043085 | Колпачок | 5 |
| 17 | 4043086 | Направляющая | 2 |
| 18 | 4043087 | Корпус | 1 |
| 19 | 4043088 | Гайка | 1 |
| 20 | 4043096 | Уплотнительное кольцо | 1 |
| 21 | 4043097 | Винт | 1 |
| 22 | 4043095 | Шайба | 1 |
| 23 | 4509180 | Уплотнительное кольцо IBP180 | 1 |
| 24 | 4043089 | Масляное уплотнение | 1 |
| 25 | A811180 | Уплотнительное кольцо IBG180 | 1 |
| 26 | A811140 | Уплотнительное кольцо IBG140 | 1 |
| 27 | A811100 | Уплотнительное кольцо IBG100 | 1 |
| 28 | A811060 | Уплотнительное кольцо IBG60 | 5 |
| 29 | 4506424 | Уплотнительное кольцо IBP24 | 5 |
| 30 | 4043094 | Болт | 1 |
| 31 | 4043090 | Стопорное кольцо | 1 |
| 32 | 4043091 | Стопорное кольцо | 5 |
| 33 | 4043092 | Стопорное кольцо | 2 |
| 34 | M341036 | Болт с внутренним шестигранником | 5 |
| 35 | M341040 | Болт с внутренним шестигранником | 55 |
| 36 | M340825 | Болт с внутренним шестигранником | 5 |
| 37 | M341445 | Болт с внутренним шестигранником | 5 |
| 38 | A590914 | Пружинная шайба | 5 |
| 39 | A590910 | Пружинная шайба | 60 |
| 40 | A590908 | Пружинная шайба | 5 |
| 41 | 4043093 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
