Гусеница — HITACHI UH02

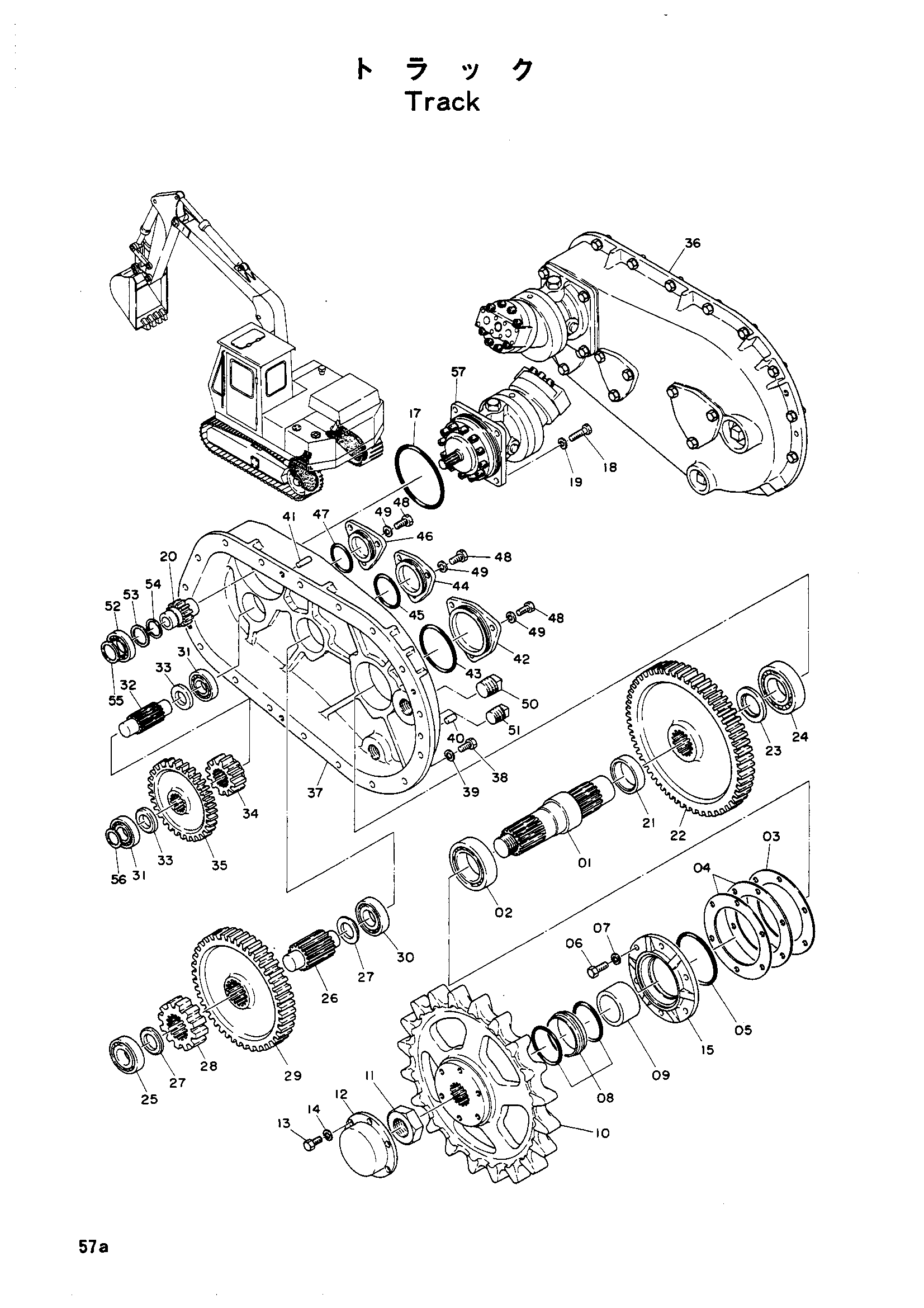

Заводская схема «Гусеница» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2003394	Вал	2
01	2004426	Вал	2
02	4037265	Подшипник	2
03	4036932	Регулировочная шайба	4
04	4036933	Регулировочная шайба	6
05	A810120	Уплотнительное кольцо	2
06	M111236	Болт	12
07	A590912	Пружинная шайба	12
08	4060224 замена: 4100162	Сеал-гроуп	2
08	4100162	Комплект уплотнений	2
08	4507220 замена: 4060224	Комплект уплотнений	2
09	4036931	Проставка	2
10	1001046 замена: 1002315	Звёздочка привод	2
10	1002315	Звёздочка привод	2
11	4036934	Гайка: блокировка	2
12	3004801	Колпачок	2
12	3007393	Колпачок	2
13	M211228	Болт	10
14	A590912	Пружинная шайба	10
15	3006093	Крышка	2
17	A810145	Уплотнительное кольцо	2
18	M211232	Болт	8
19	A590912	Пружинная шайба	8
20	3006158	Шестерня	2
21	4036939	Проставка	2
21	4049386	Проставка	2
22	3004766	Шестерня	2
23	4036929	Проставка	2
24	952467	Роликовый подшипник	2
25	4036937	Подшипник	2
26	3004909	Вал	2
27	4036938	Проставка	4
28	3006160	GER	2
29	3004764	Шестерня	2
30	4036936	Подшипник	2
31	4036935	Подшипник	4
32	3004908	Вал	2
33	4036940	Проставка	4
34	3006159	Шестерня	2
35	3004763	Шестерня	2
35	3006684	Шестерня	2
36	1001067	Крышка(правый)	1
36	1001521	Крышка(правый)	1
37	1001068	Крышка(левый)	1
37	1001522	Крышка(левый)L	1
38	M111228	Болт	34
38	M111228	Болт	36
39	A590912	Пружинная шайба	34
39	A590912	Пружинная шайба	36
40	J401325	Палец	4
41	429597	Пробка	8
42	3004799	Колпачок	2
43	A810115	Уплотнительное кольцо	2
44	3004800	Колпачок	2
45	A810080	Уплотнительное кольцо	2
46	3004802	Колпачок	2
47	A810065	Уплотнительное кольцо	2
48	M211228	Болт	18
49	A590912	Пружинная шайба	18
50	4040608	Пробка	2
50	94-2028	Пробка	2
51	4040608	Пробка	2
51	94-2026	Пробка	2
52	4042001	Подшипник	2
53	4042002	Проставка	2
54	962002	Стопорное кольцо	2
55	4047026	Проставка	2
56	4047027	Проставка	2
57	4036031	Гидромотор	2
57	4036031	Гидромотор	2
57	4044391	Гидромотор плунжер	2
57	4056395	Гидромотор плунжер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
