Гидромотор трубопроводы — HITACHI UH02

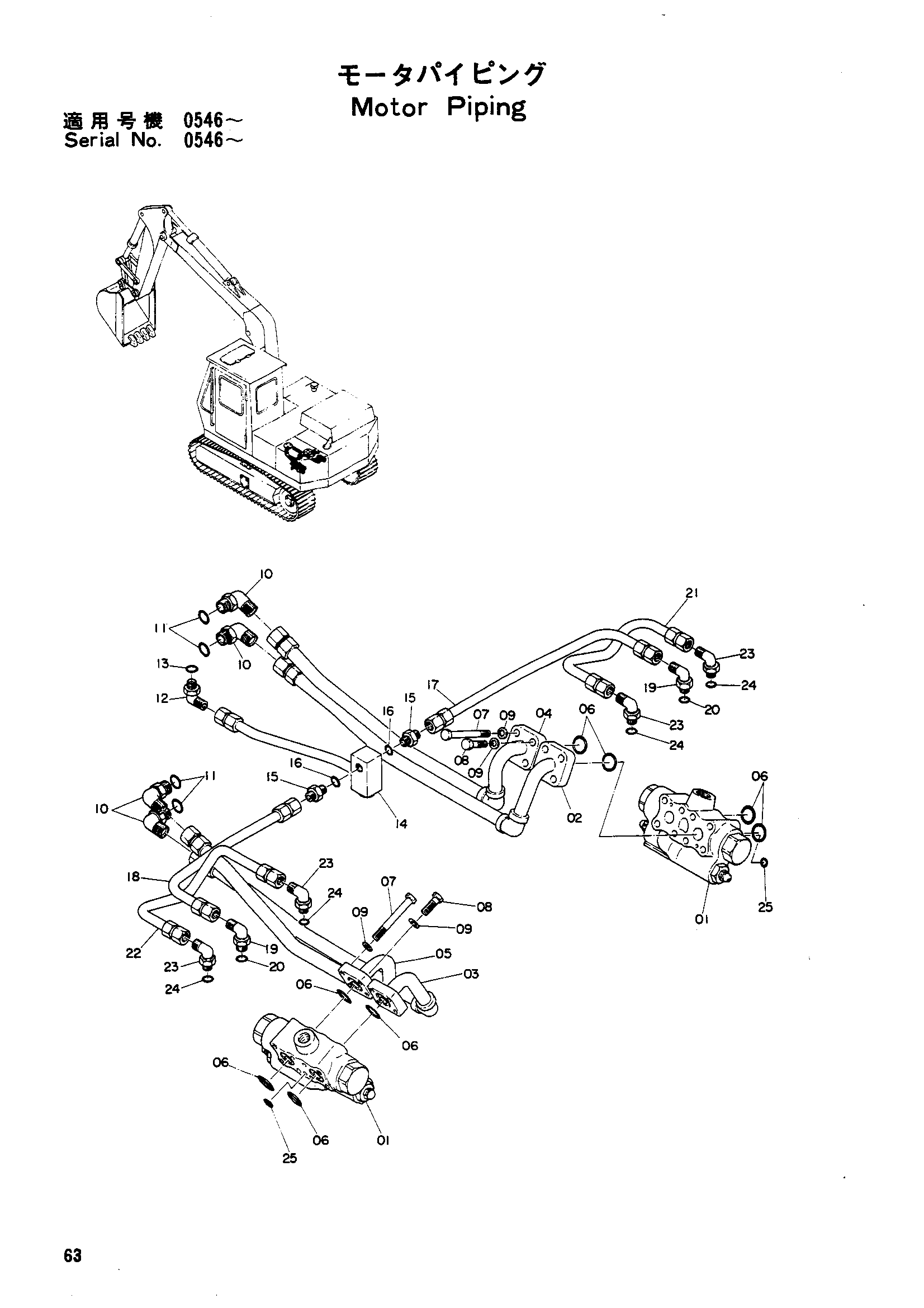

Заводская схема «Гидромотор трубопроводы» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4052527 | Тормозной клапан | 2 |
| 02 | 7003467 | Трубка | 1 |
| 03 | 7003468 | Трубка | 1 |
| 04 | 7003466 | Трубка | 1 |
| 05 | 7003465 | Трубка | 1 |
| 06 | 4506428 | Уплотнительное кольцо | 8 |
| 07 | M211000 | Болт | 8 |
| 08 | M211036 | Болт | 8 |
| 09 | A590910 | Пружинная шайба | 16 |
| 10 | 4037760 | Адаптер | 4 |
| 11 | 4506418 | Уплотнительное кольцо | 4 |
| 12 | 4037761 | Адаптер | 1 |
| 13 | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 8004882 | Трубка | 1 |
| 14 | 8007109 | Трубка | 1 |
| 15 | 4037759 | Адаптер | 2 |
| 15 | 94-1302 | Адаптер | 2 |
| 16 | 4509180 | Уплотнительное кольцо | 2 |
| 17 | 8004884 | Трубка | 1 |
| 17 | 8007107 | Трубка | 1 |
| 18 | 8004883 | Трубка | 1 |
| 18 | 8007108 | Трубка | 1 |
| 19 | 4037761 | Адаптер | 2 |
| 20 | 4509180 | Уплотнительное кольцо | 2 |
| 21 | 8007169 замена: 8009779 | Трубка | 1 |
| 21 | 8009779 | Трубка | 1 |
| 22 | 8007168 замена: 8009779 | Трубка | 1 |
| 22 | 8009779 | Трубка | 1 |
| 23 | 4037761 | Адаптер | 4 |
| 24 | 4509180 | Уплотнительное кольцо | 4 |
| 25 | 984618 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
