Масляный радиатор трубопроводы — HITACHI UH02

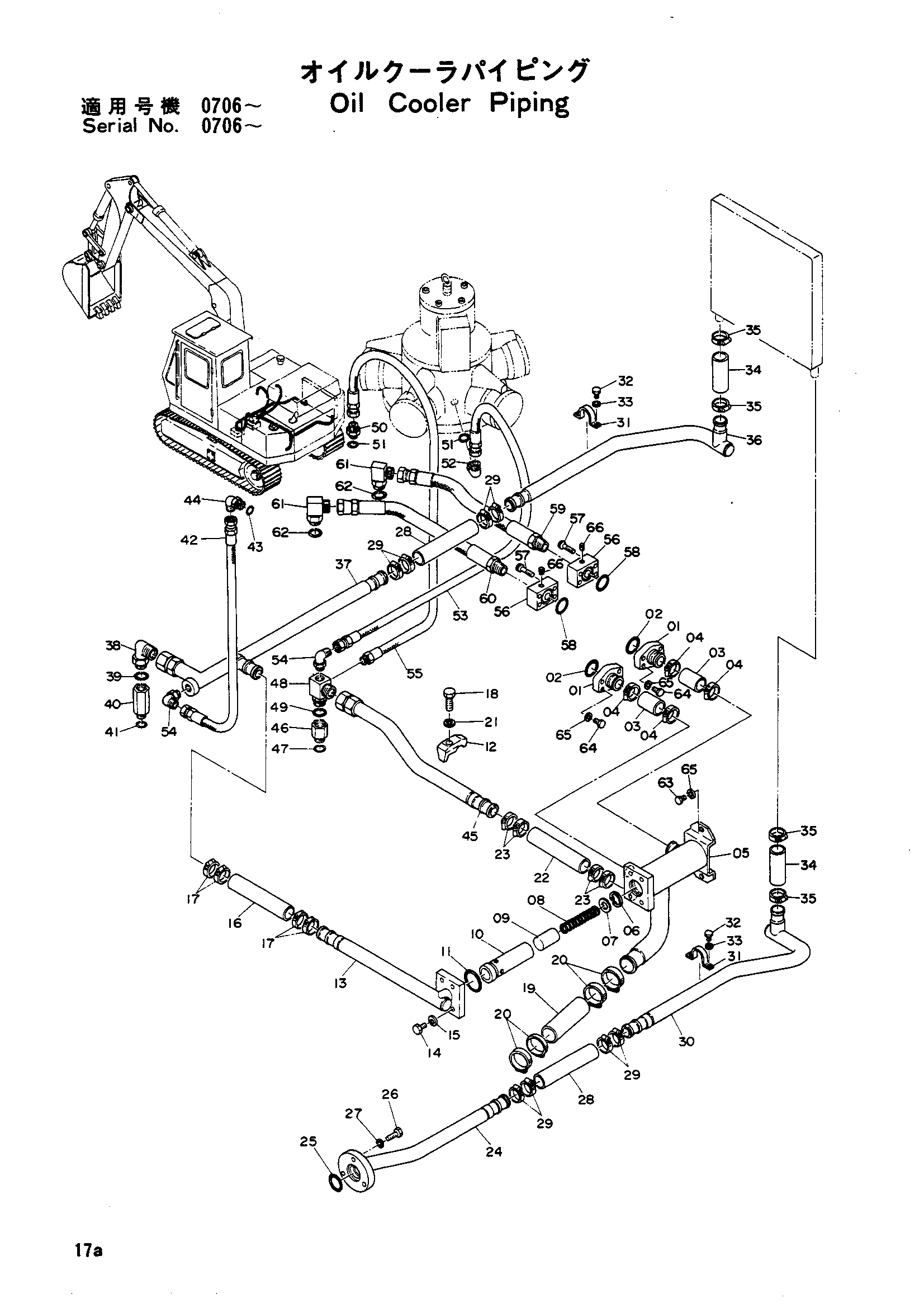

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8004323 | Трубка всасывание | 2 |
| 01 | 8013735 | Всасывающая трубка | 2 |
| 02 | 4037888 | Уплотнительное кольцо | 2 |
| 02 | 4506428 | Уплотнительное кольцо | 2 |
| 03 | 4003789 | Шланг | 2 |
| 04 | 4011675 | Зажим | 4 |
| 05 | 7002372 | Коллектор | 1 |
| 05 | 7007006 | Коллектор | 1 |
| 06 | 446751 | Стопорное кольцо | 1 |
| 07 | 446381 | Шайба | 1 |
| 08 | 446338 | Пружина | 1 |
| 09 | 446337 | Клапан | 1 |
| 10 | 8501772 | Корпус | 1 |
| 11 | A810055 | Уплотнительное кольцо | 2 |
| 12 | 4053598 | Хомут | 1 |
| 13 | 8004299 | Трубка | 1 |
| 14 | M101236 | Болт | 4 |
| 15 | A590912 | Пружинная шайба | 4 |
| 16 | 4033339 замена: 4084123 | Шланг | 1 |
| 16 | 4084123 | Резиновый шланг | 1 |
| 17 | 4011675 | Зажим | 4 |
| 18 | M111263 | Болт | 1 |
| 19 | 4037892 | Шланг | 1 |
| 20 | 4504198 | Зажим шланг | 4 |
| 21 | A590912 | Пружинная шайба | 1 |
| 22 | 4033339 замена: 4084123 | Шланг | 1 |
| 22 | 4084123 | Шланг | 1 |
| 23 | 4011675 | Зажим | 4 |
| 24 | 7002374 | Трубка | 1 |
| 25 | A811045 | Уплотнительное кольцо | 1 |
| 26 | M111032 | Болт | 3 |
| 26 | M111036 | Болт | 3 |
| 27 | A590910 | Пружинная шайба | 3 |
| 28 | 4033339 замена: 4084123 | Шланг | 2 |
| 28 | 4084123 | Резиновый шланг | 2 |
| 29 | 4011675 | Зажим | 8 |
| 30 | 8004298 | Трубка | 1 |
| 31 | 4000905 | Хомут трубки | 2 |
| 32 | M111014 | Болт | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 34 | 4037891 | Шланг | 2 |
| 35 | 4011675 | Зажим | 4 |
| 36 | 7002373 | Трубка | 1 |
| 37 | 7003860 | Трубка | 1 |
| 38 | 4037923 | Адаптер | 1 |
| 39 | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 3005064 | Адаптер | 1 |
| 41 | R26906R | Уплотнительное кольцо | 1 |
| 42 | 4037500 | Шланг | 1 |
| 43 | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4037761 | Угловой штуцер | 1 |
| 45 | 7002371 | Трубка | 1 |
| 46 | 4037699 | Адаптер | 1 |
| 47 | R26906R | Уплотнительное кольцо | 1 |
| 48 | 4056189 | Угловой штуцер | 1 |
| 49 | 4506424 | Уплотнительное кольцо | 1 |
| 50 | 4037759 | Адаптер | 1 |
| 51 | 4509180 | Уплотнительное кольцо | 2 |
| 52 | 4037761 | Угловой штуцер | 1 |
| 53 | 4037500 | Шланг | 1 |
| 54 | 94-1402 | Угловой штуцер | 2 |
| 55 | 4054325 | Шланг | 1 |
| 56 | 3008250 | Коллектор | 2 |
| 56 | 3014393 | Коллектор | 2 |
| 57 | M341036 | Болт с внутренним шестигранником | 8 |
| 57 | M341040 | Болт с внутренним шестигранником | 8 |
| 58 | 4037889 | Уплотнительное кольцо | 2 |
| 58 | 4506428 | Уплотнительное кольцо | 4 |
| 59 | 4055241 | Шланг | 1 |
| 60 | 4055242 | Шланг | 1 |
| 61 | 4037691 | Адаптер | 2 |
| 62 | R26906R | Уплотнительное кольцо | 2 |
| 63 | M111022 | Болт | 1 |
| 64 | M211036 | Болт | 8 |
| 64 | M341028 | Болт с внутренним шестигранником | 8 |
| 65 | A590910 | Пружинная шайба | 1 |
| 65 | A590910 | Пружинная шайба | 9 |
| 66 | 94-2021 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
