Удлинённый рукоять — HITACHI UH02

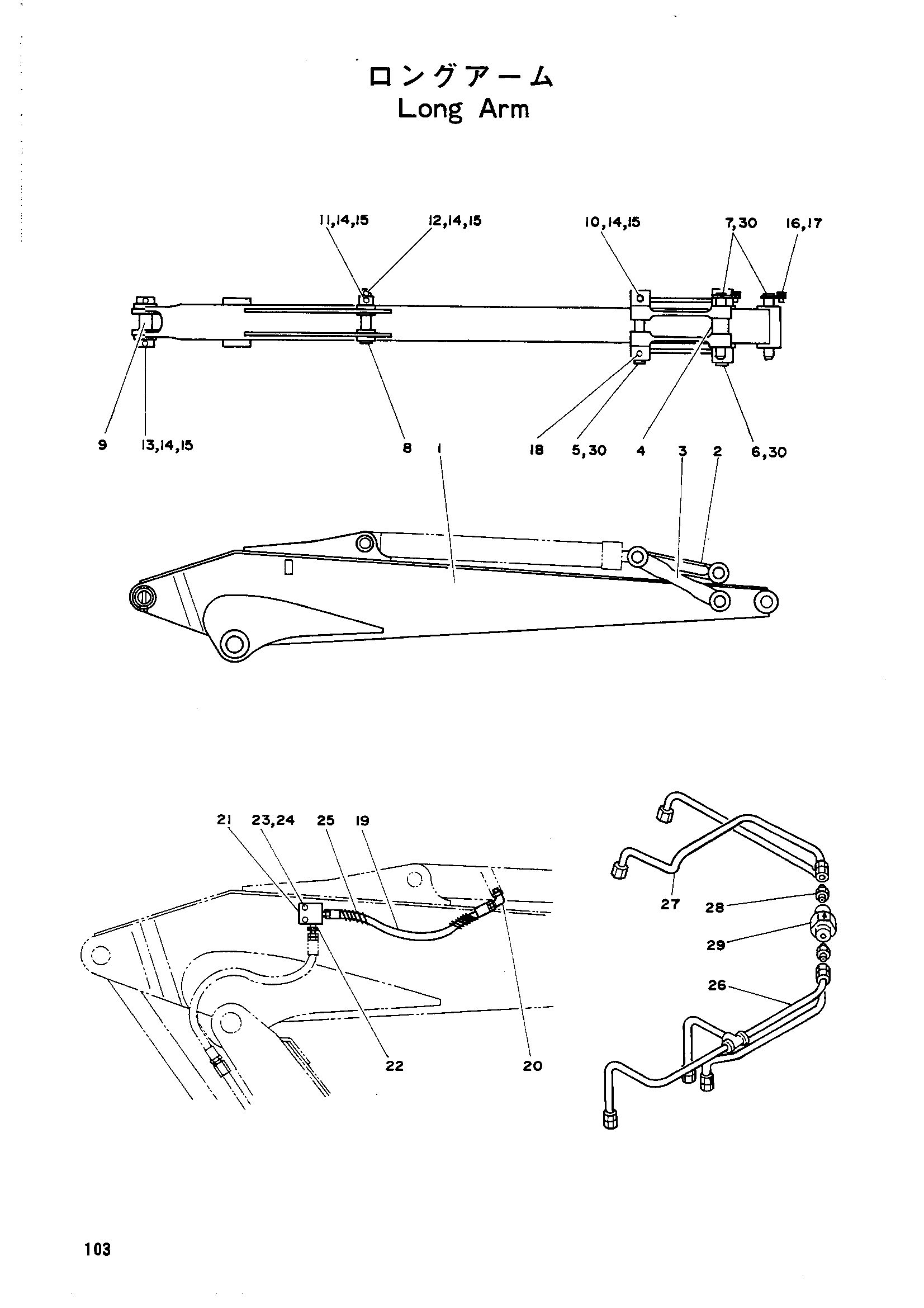

Заводская схема «Удлинённый рукоять» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9027476 | Рукоять удлинённый | 1 |
| 02 | 9011868 | Тяга | 2 |
| 03 | 8004463 | Тяга | 2 |
| 04 | 4037725 | Проставка | 1 |
| 05 | 3005322 | Палец | 1 |
| 06 | 3005323 | Палец | 1 |
| 07 | 8005540 | Палец | 2 |
| 08 | 3005076 | Палец | 1 |
| 09 | 3006102 | Палец | 1 |
| 10 | M121602 | Болт | 2 |
| 11 | M121600 | Болт | 1 |
| 12 | M121680 | Болт | 1 |
| 13 | M121601 | Болт | 2 |
| 14 | M511613 | Гайка | 6 |
| 15 | 4026892 | U-образная гайка | 6 |
| 16 | M121632 | Болт | 2 |
| 17 | A590916 | Пружинная шайба | 2 |
| 18 | 420802 | Пробка | 4 |
| 19 | 4074026 | Шланг | 2 |
| 20 | 4037760 | Угловой штуцер | 2 |
| 21 | 4078858 | Угловой штуцер | 2 |
| 22 | 94-1303 | Адаптер | 2 |
| 23 | M111056 | Болт | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
| 25 | 4053608 | Защитный кожух | 2 |
| 26 | 8013951 | Трубка | 1 |
| 27 | 8013953 | Трубка | 1 |
| 28 | 4069038 | Адаптер | 2 |
| 29 | 4062423 | Клапан слов обратный | 1 |
| 30 | J75481 | Штуцер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
