Барабан блокировка (дерриккинг) — HITACHI UCX300

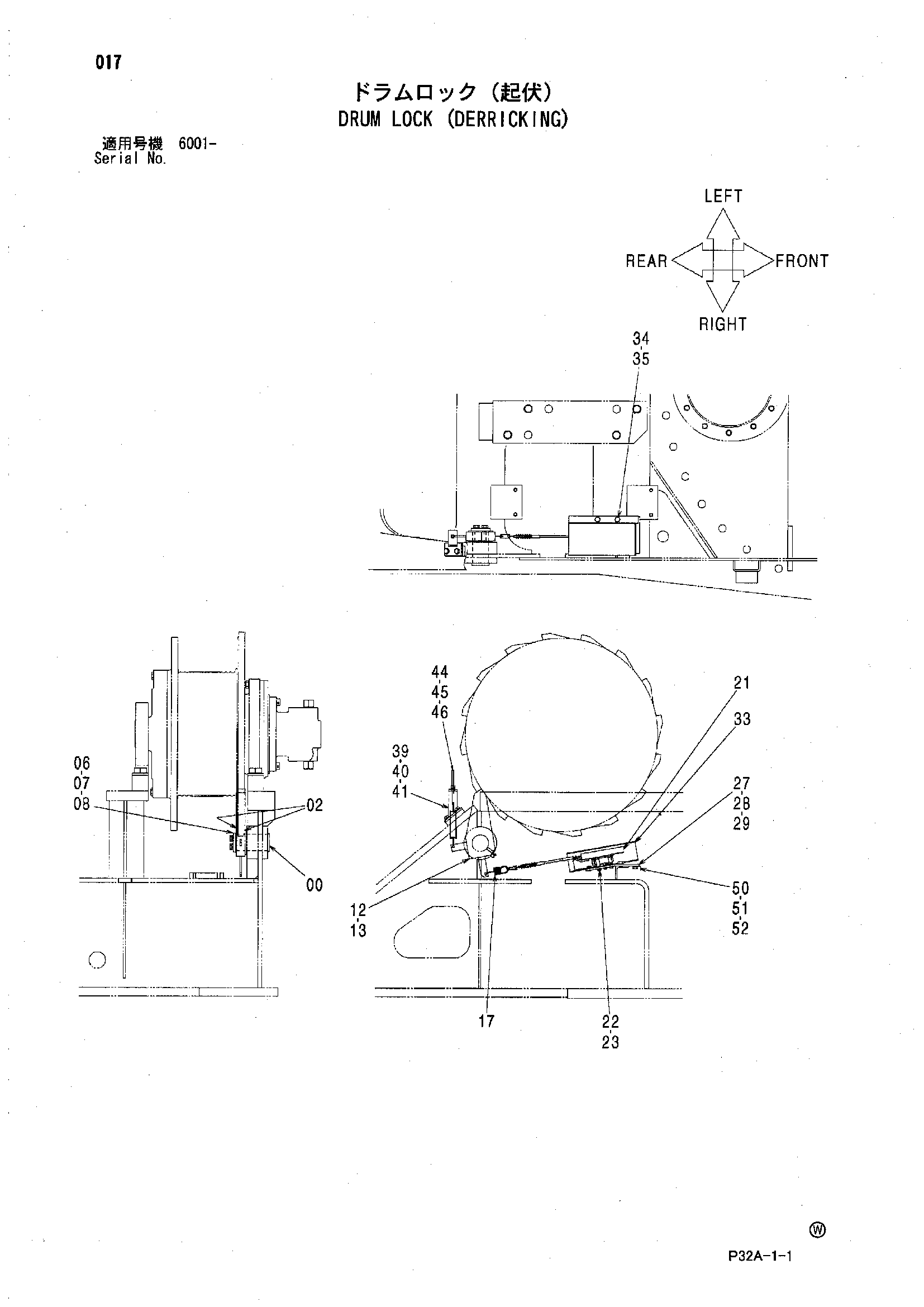

Заводская схема «Барабан блокировка (дерриккинг)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4319851 | Палец | 1 |
| 02 | 4420218 | Регулировочная шайба | 2 |
| 06 | 4316493 | Фиксатор | 1 |
| 07 | J901230 | Болт | 2 |
| 08 | A590912 | Пружинная шайба | 2 |
| 12 | 8098568 | Зуб | 1 |
| 13 | J75581 | Пресс-маслёнка | 1 |
| 17 | 4405024 | Пружина | 1 |
| 21 | 4318436 | Гидромотор | 1 |
| 22 | J900616 | Болт | 3 |
| 23 | A590906 | Пружинная шайба | 3 |
| 27 | 4369474 | Кронштейн | 1 |
| 28 | J901016 | Болт | 2 |
| 29 | A590910 | Пружинная шайба | 2 |
| 33 | 3065918 | Крышка | 1 |
| 34 | J900812 | Болт | 2 |
| 35 | A590908 | Пружинная шайба | 2 |
| 39 | 8098572 | Кронштейн | 1 |
| 40 | J901020 | Болт | 2 |
| 41 | A590910 | Пружинная шайба | 2 |
| 44 | 4142253 | Шток | 1 |
| 45 | M500807 | Гайка | 2 |
| 46 | 4313521 | Пружина | 1 |
| 50 | 4257159 | Кронштейн | 1 |
| 51 | J901016 | Болт | 1 |
| 52 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
