Крюк ограничитель подъёма предотвращение устройство — HITACHI UCX300

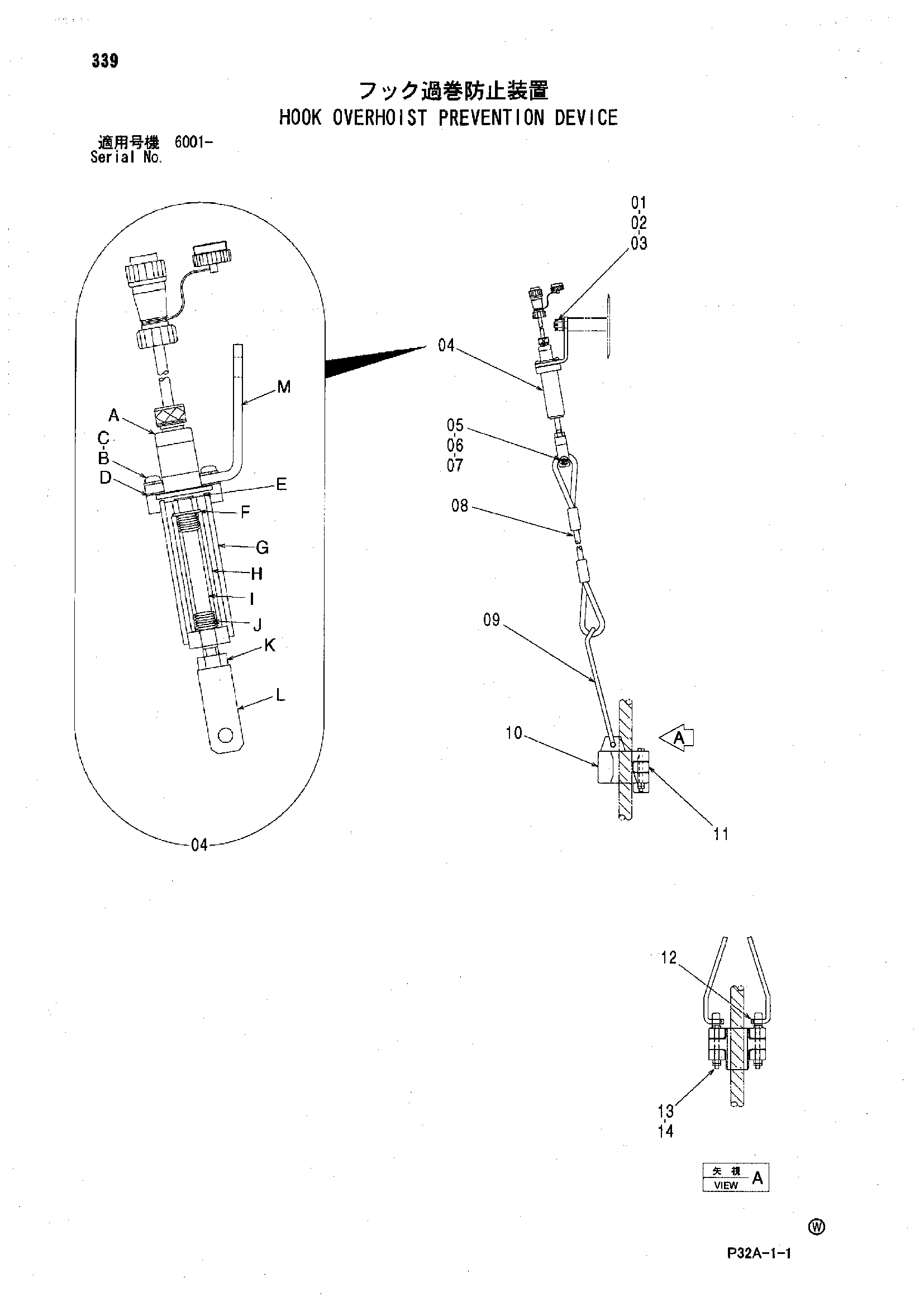

Заводская схема «Крюк ограничитель подъёма предотвращение устройство» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9258098 | Крюк ограничитель подъёма в сборе | 1 | |
| 01 | 4639429 | Корончатая гайка | 1 |
| 02 | A590112 | Плоская шайба | 1 |
| 03 | A763025 | Шплинт | 1 |
| 04 | 9258099 | Выключатель концевой | 1 |
| 04A | 4639799 | Выключатель концевой | 1 |
| 04B | M430620 | Винт | 4 |
| 04C | A590906 | Пружинная шайба | 4 |
| 04D | 4637472 | Прокладка | 1 |
| 04E | 4639813 | Шайба | 1 |
| 04F | A590110 | Плоская шайба | 1 |
| 04G | 8101384 | Корпус | 1 |
| 04H | 4027673 | Проставка | 1 |
| 04I | 4639794 | Болт | 1 |
| 04J | 4639940 | Пружина | 1 |
| 04K | J950010 | Гайка | 1 |
| 04L | 4639742 | Концевой вилка | 1 |
| 04M | 4639662 | Подвес | 1 |
| 05 | 4639342 | Палец | 1 |
| 06 | A590108 | Плоская шайба | 2 |
| 07 | A762013 | Шплинт | 2 |
| 08 | 4639795 | Канат провод | 1 |
| 09 | 4639446 | Опора | 1 |
| 10 | 3105776 | Груз | 1 |
| 11 | 3105232 | Груз | 1 |
| 12 | A764020 | Шплинт | 2 |
| 13 | J900880 | Болт | 2 |
| 14 | 2050548 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
