Трансмиссия трубопроводы (водило) — HITACHI UCX300

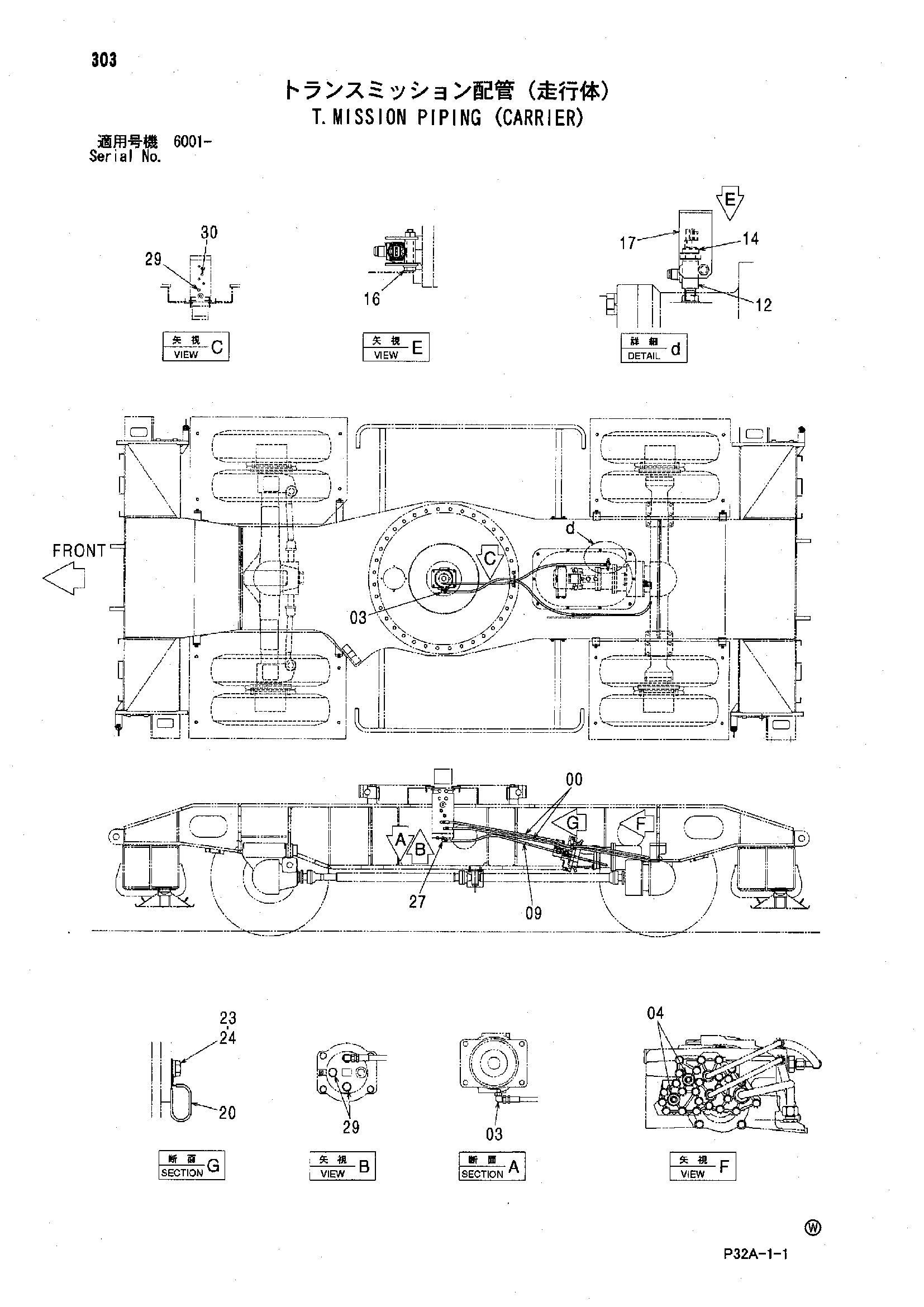

Заводская схема «Трансмиссия трубопроводы (водило)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4313350 | Шланг | 2 |
| 03 | A852323 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4489344 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4270440 | Шланг | 1 |
| 12 | 4605449 | Тройник | 1 |
| 14 | 4436535 | Датчик давления | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | J260850 | Болт с шайбой | 1 |
| 16A | J900850 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 9760957 | Крышка | 1 |
| 20 | 4190266 | Зажим | 1 |
| 23 | J921016 | Болт | 1 |
| 24 | A590910 | Пружинная шайба | 1 |
| 27 | A852333 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A885003 | Пробка | 3 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | A885002 | Пробка | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
