Крышка (левый) — HITACHI UCX300

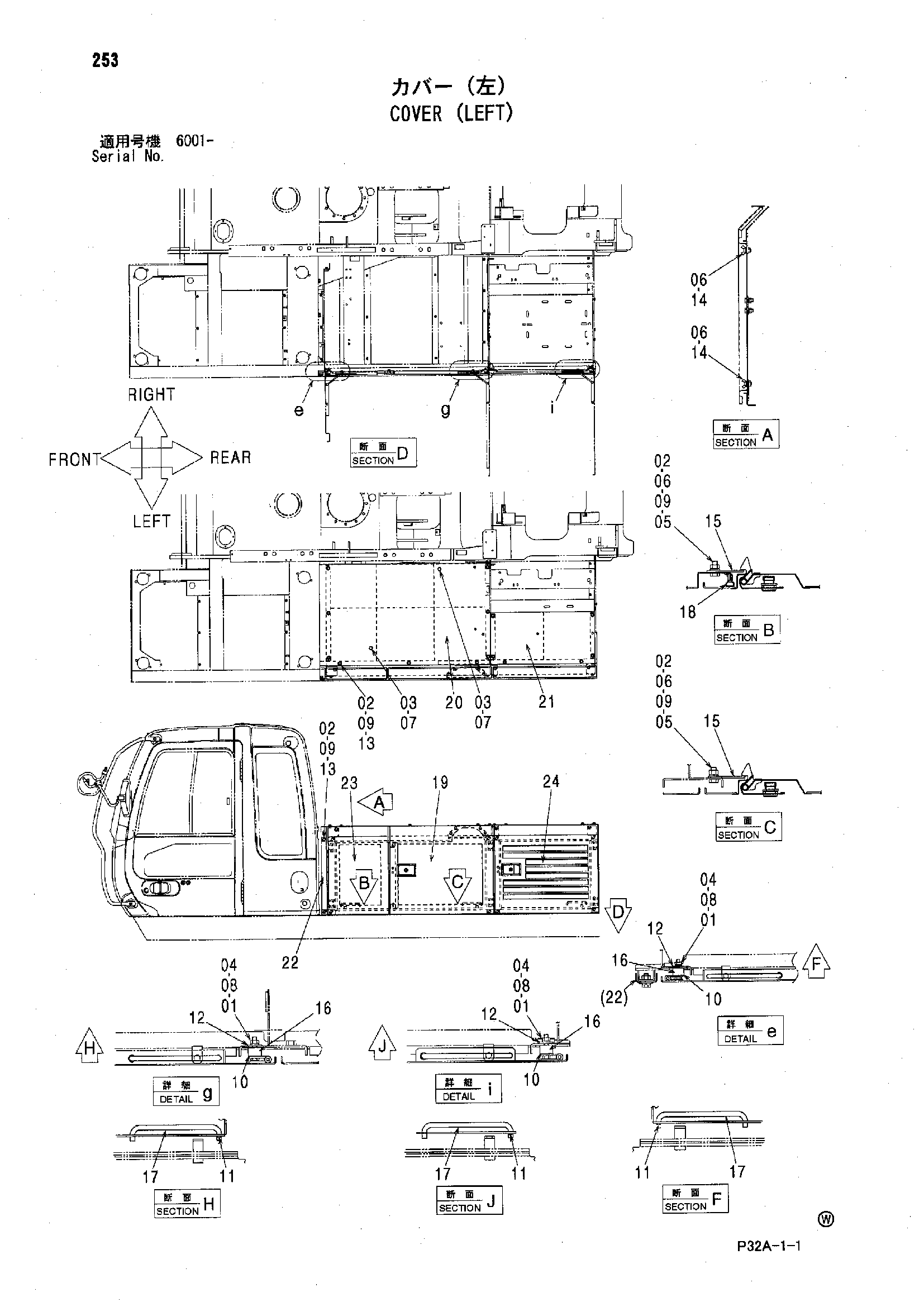

Заводская схема «Крышка (левый)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J900840 | Болт | 12 |
| 02 | J921025 | Болт | 21 |
| 03 | J921625 | Болт | 2 |
| 04 | J950008 | Гайка | 12 |
| 05 | J950010 | Гайка | 4 |
| 06 | A590110 | Плоская шайба | 6 |
| 07 | A590116 | Плоская шайба | 2 |
| 08 | A590908 | Пружинная шайба | 12 |
| 09 | A590910 | Пружинная шайба | 21 |
| 10 | 3100040 | Стопорная пластина | 6 |
| 11 | A763020 | Шплинт | 3 |
| 12 | 3100044 | Пластина | 12 |
| 13 | J217083 | Шайба | 17 |
| 14 | 4639848 | Болт винг | 2 |
| 15 | 3100041 | Пластина | 2 |
| 16 | 3100042 | Пластина | 6 |
| 17 | 4639649 | Замок двери | 3 |
| 18 | 4639851 | Трим спонге | 1 |
| 19 | 7048833 | Дверь | 1 |
| 20 | 7048769 | Крышка | 1 |
| 21 | 8101279 | Крышка | 1 |
| 22 | 3105674 | Крышка | 1 |
| 23 | 7048770 | Дверь | 1 |
| 24 | 7048836 | Дверь | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
