Рама детали — HITACHI UCX300

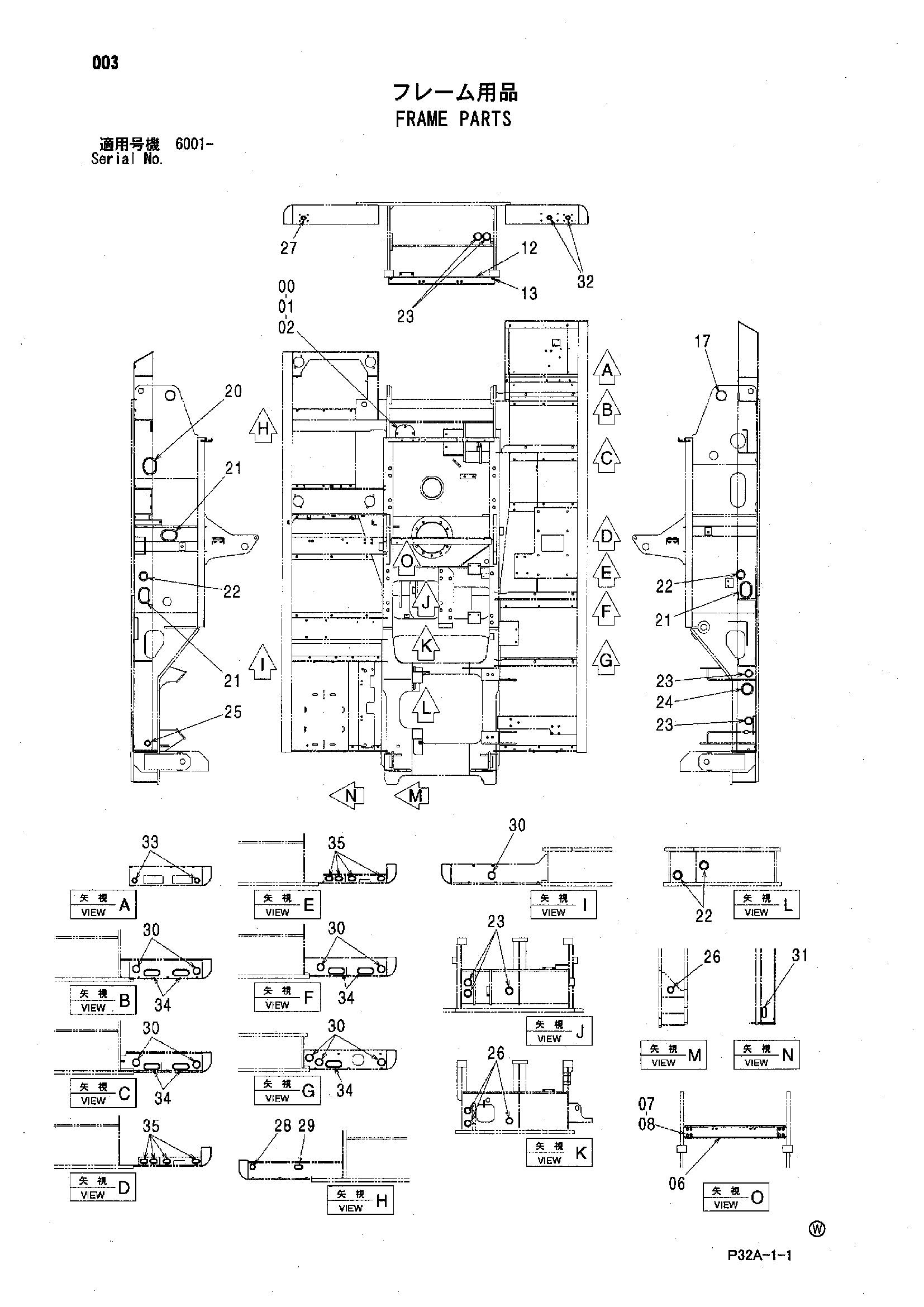

Заводская схема «Рама детали» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261282 | Пластина | 1 |
| 01 | 4261283 | Манжета | 1 |
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 06 | 8098452 | Стойка | 1 |
| 07 | J901650 | Болт | 8 |
| 08 | M660016 | U-образная гайка | 8 |
| 12 | 8098495 | Стойка | 1 |
| 13 | J271230 | Болт с шайбой | 2 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 17 | 4339890 | Втулка | 2 |
| 20 | 4272436 | Резиновая втулка | 1 |
| 21 | 4201751 | Резиновая втулка | 3 |
| 22 | 4211191 | Резиновая втулка | 4 |
| 23 | 4255530 | Резиновая втулка | 7 |
| 24 | 4201986 | Резиновая втулка | 1 |
| 25 | 4200176 | Резиновая втулка | 1 |
| 26 | 4217048 | Резиновая втулка | 4 |
| 27 | 4312368 | Резиновая втулка | 1 |
| 28 | 4201995 | Резиновая втулка | 1 |
| 29 | 4240700 | Резиновая втулка | 1 |
| 30 | 4389040 | Резиновая втулка | 10 |
| 31 | 4457108 | Резиновая втулка | 1 |
| 32 | 4184582 | Резиновая втулка | 2 |
| 33 | 4210485 | Резиновая втулка | 2 |
| 34 | 4293803 | Резиновая втулка | 7 |
| 35 | 4357608 | Резиновая втулка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
