Всасывающие трубопроводы — HITACHI UCX300

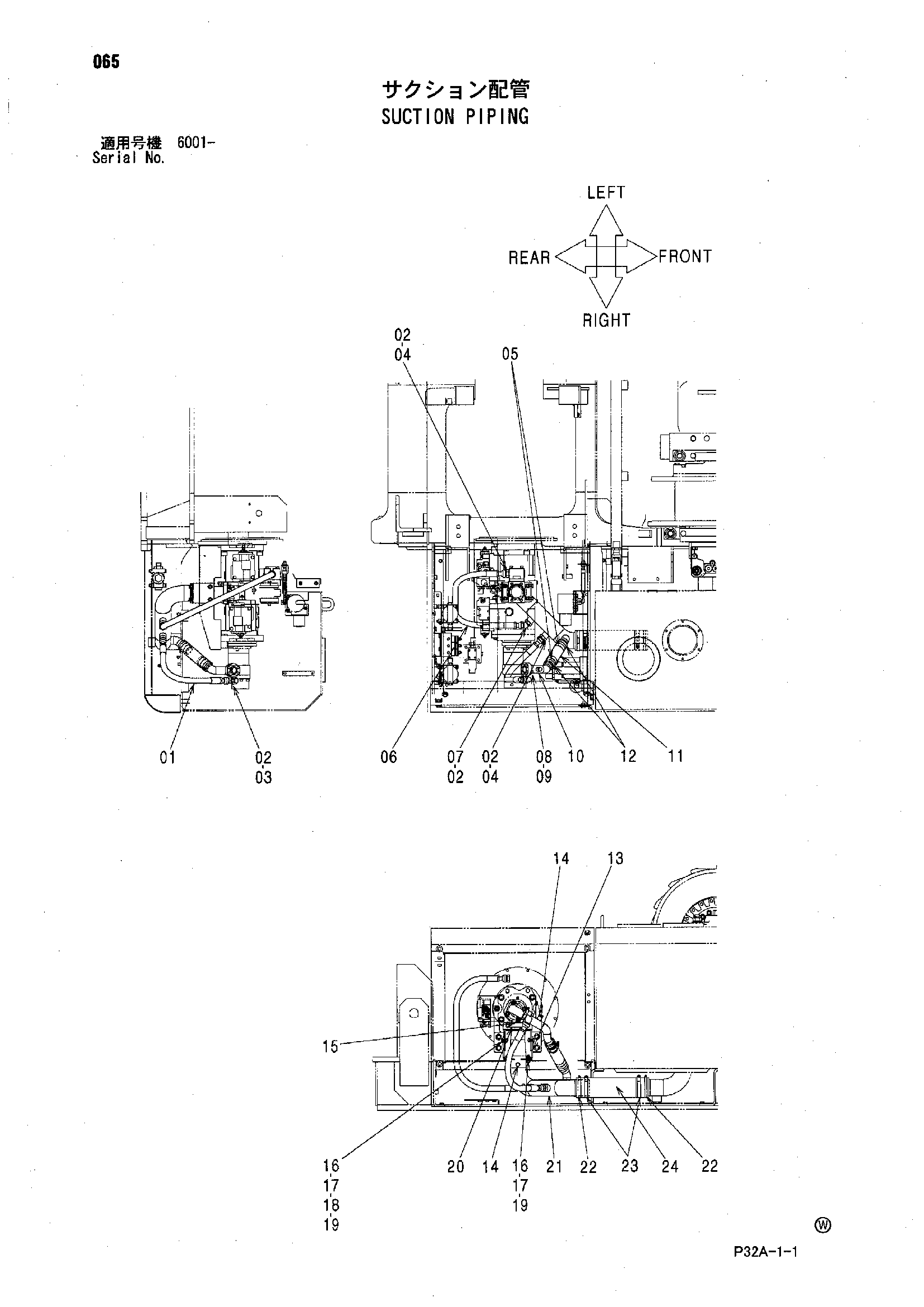

Заводская схема «Всасывающие трубопроводы» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4234356 | Шланг | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 4 |
| 03 | A853366 | Угловой штуцер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A853166 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4282474 | Хомут шланга | 2 |
| 06 | 4316015 | Шланг | 1 |
| 07 | A853266 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A811040 | Уплотнительное кольцо | 1 |
| 09 | J781030 | Болт с внутренним шестигранником | 4 |
| 10 | 8101271 | Трубка | 1 |
| 11 | 4080206 | Резиновый шланг | 1 |
| 12 | 4504198 | Хомут шланга | 2 |
| 13 | 8093513 | Кронштейн | 2 |
| 14 | A885002 | Пробка | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A811075 | Уплотнительное кольцо | 1 |
| 16 | J921030 | Болт | 8 |
| 17 | A590110 | Плоская шайба | 12 |
| 18 | J950010 | Гайка | 4 |
| 19 | A590910 | Пружинная шайба | 8 |
| 20 | J781240 | Болт с внутренним шестигранником | 4 |
| 21 | 7048827 | Трубка | 1 |
| 22 | 4507397 | Хомут шланга | 2 |
| 23 | 4285234 | Хомут шланга | 2 |
| 24 | 4067382 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
