Гидроцилиндр трубопроводы — HITACHI UCX300

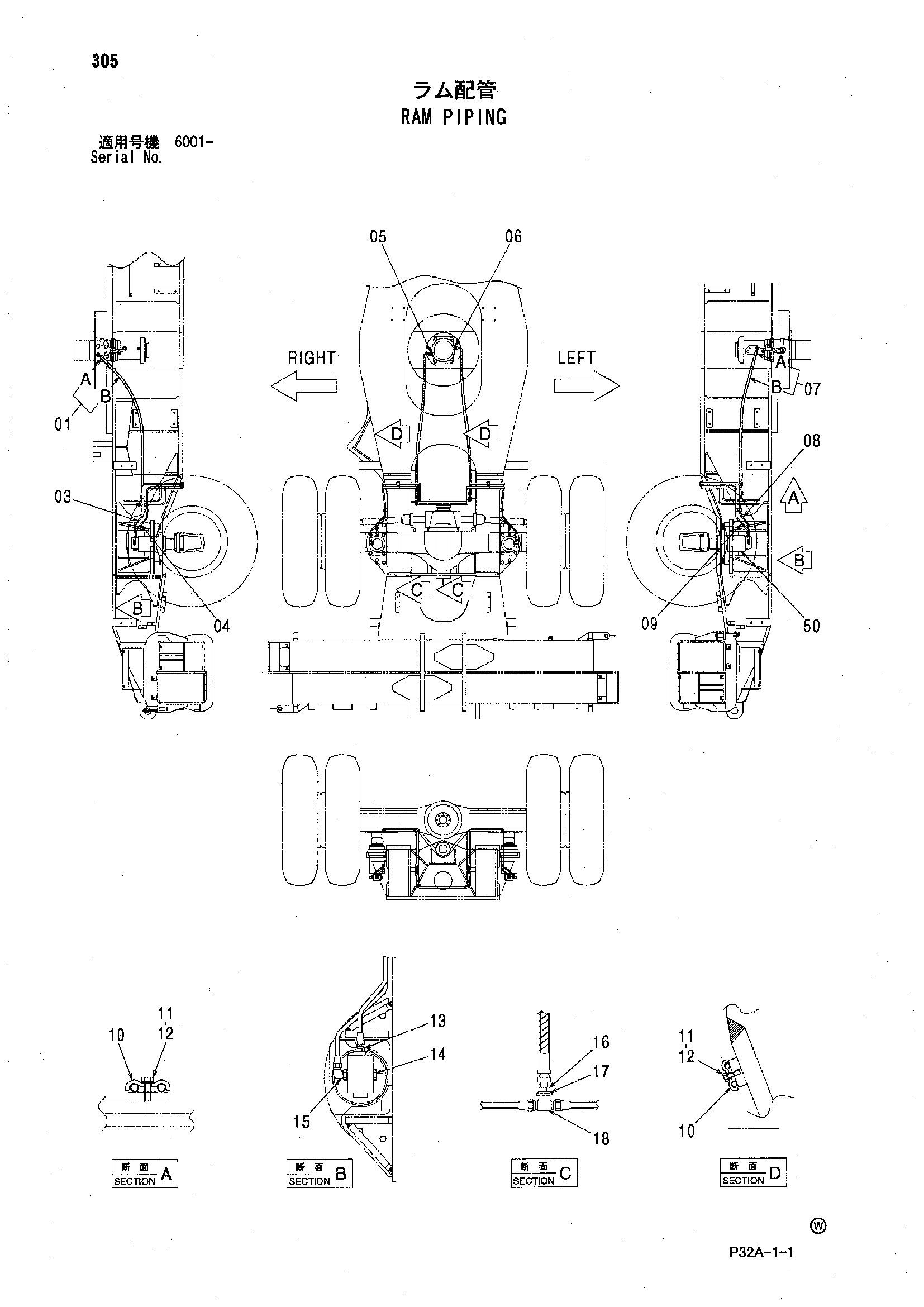

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9258185 | Шланг в сборе | 1 |
| 01A | 4628865 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 2 |
| 03 | 3106831 | Трубка | 1 |
| 04 | 3106832 | Трубка | 1 |
| 05 | A852143 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852123 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9258232 | Шланг в сборе | 1 |
| 07A | 4628864 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 2 |
| 08 | 3106833 | Трубка | 1 |
| 09 | 3106834 | Трубка | 1 |
| 10 | 4043942 | Хомут трубки | 4 |
| 11 | J900825 | Болт | 4 |
| 12 | A590908 | Пружинная шайба | 4 |
| 13 | 4344025 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A885003 | Пробка | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4209704 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4202531 | Гайка | 2 |
| 17 | A590114 | Плоская шайба | 2 |
| 18 | 4280282 | Тройник | 2 |
| 50 | 9208338 | Гидроцилиндр. гидроцилиндр | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
