Аутригер трубопроводы (1) — HITACHI UCX300

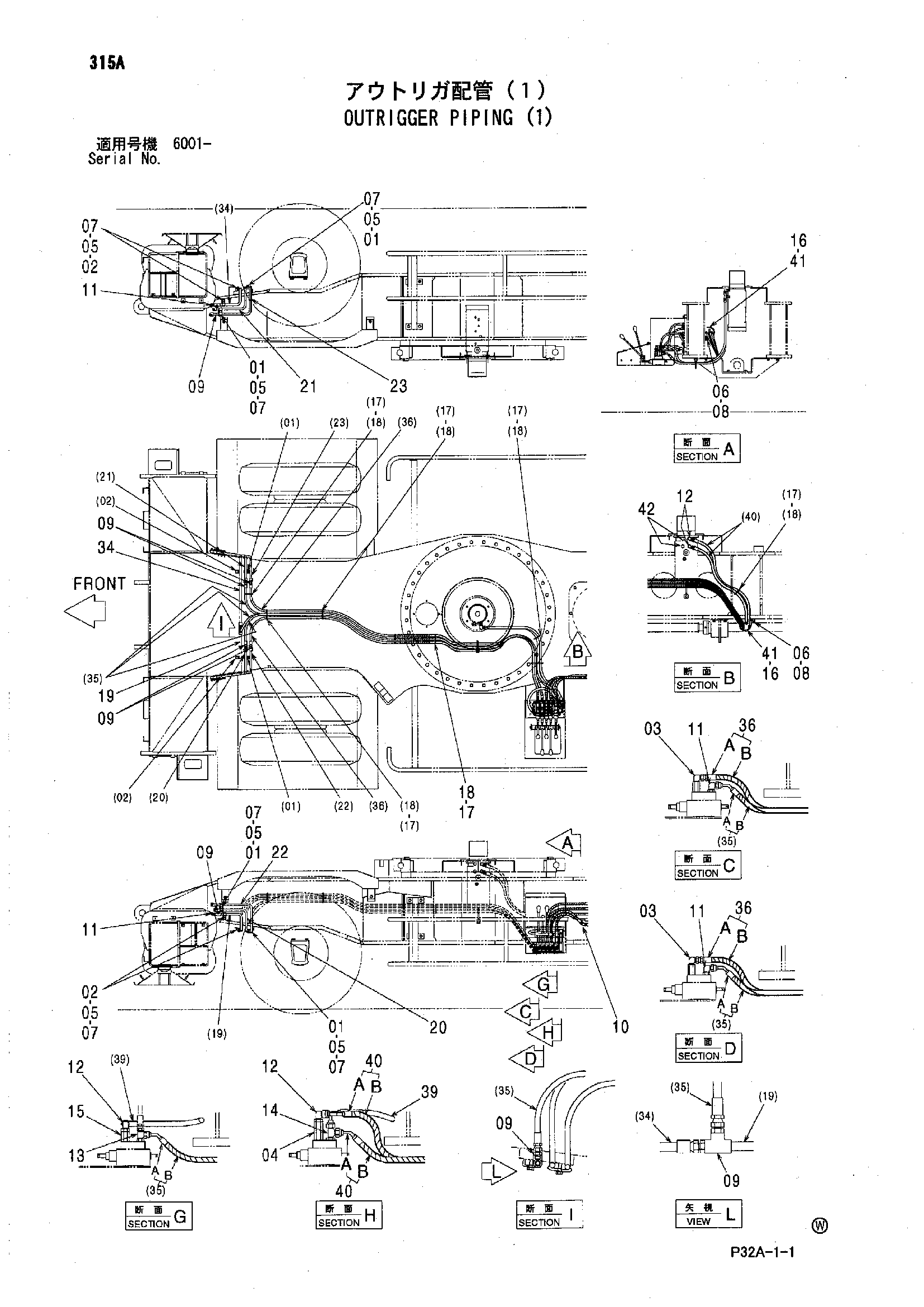

Заводская схема «Аутригер трубопроводы (1)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4053593 | Хомут трубки | 4 |
| 02 | 4138227 | Хомут трубки | 4 |
| 03 | 4277650 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4336625 | Переходник | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | J921040 | Болт | 8 |
| 06 | J921225 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 8 |
| 08 | A590912 | Пружинная шайба | 2 |
| 09 | A852133 | Адаптер | 8 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 4 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852344 | Угловой штуцер | 4 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852433 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852444 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4406267 | Переходник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4639808 | Трубка | 2 |
| 17 | 4055311 | Ленточный зажим | 5 |
| 18 | 4121859 | Ленточный зажим | 5 |
| 19 | 8101405 | Трубка | 1 |
| 20 | 8101406 | Трубка | 1 |
| 21 | 8101408 | Трубка | 1 |
| 22 | 8101413 | Трубка | 1 |
| 23 | 8101414 | Трубка | 1 |
| 34 | 8101425 | Трубка | 1 |
| 35 | 9247096 | Шланг в сборе | 3 |
| 35A | 4376563 | Шланг | 1 |
| 35B | 4327294 | Защитный кожух | 3 |
| 36 | 9252555 | Шланг в сборе | 2 |
| 36A | 4424040 | Шланг | 1 |
| 36B | 4327294 | Защитный кожух | 3 |
| 39 | 4409197 | Шланг | 1 |
| 40 | 9252556 | Шланг в сборе | 2 |
| 40A | 4367854 | Шланг | 1 |
| 40B | 4327294 | Защитный кожух | 3 |
| 41 | 9764700 | Кронштейн | 2 |
| 42 | A885004 | Пробка | 2 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
