Крышка двигателя (2) — HITACHI UCX300

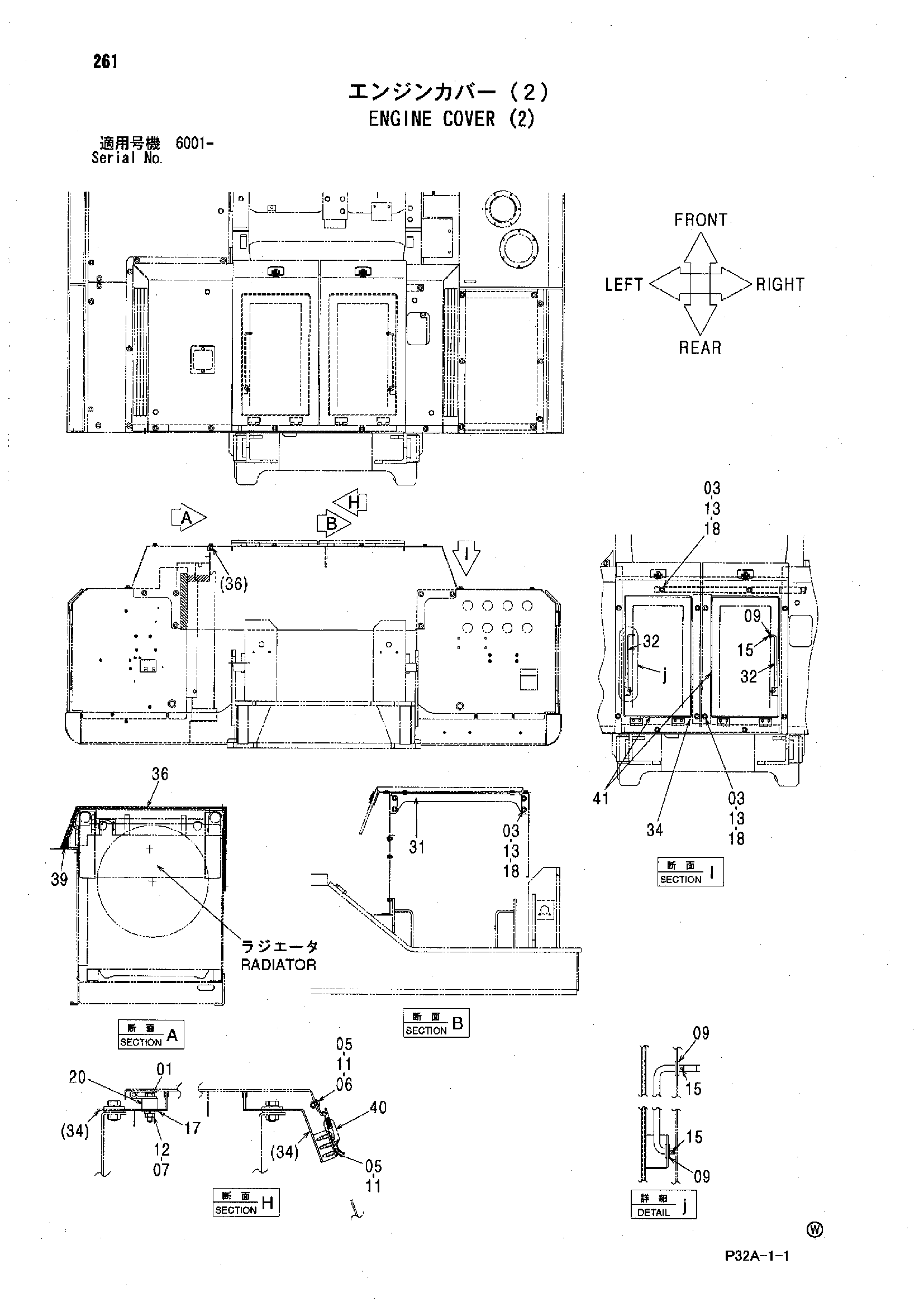

Заводская схема «Крышка двигателя (2)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J900840 | Болт | 8 |
| 03 | J921025 | Болт | 16 |
| 05 | J650512 | Винт | 10 |
| 06 | M500504 | Гайка | 4 |
| 07 | J950008 | Гайка | 8 |
| 09 | A590110 | Плоская шайба | 4 |
| 11 | A590905 | Пружинная шайба | 10 |
| 12 | A590908 | Пружинная шайба | 8 |
| 13 | A590910 | Пружинная шайба | 16 |
| 15 | A763016 | Шплинт | 4 |
| 17 | 3100044 | Пластина | 8 |
| 18 | J217083 | Шайба | 16 |
| 20 | 3100042 | Пластина | 4 |
| 31 | 8103655 | Кронштейн | 1 |
| 32 | 9765651 | Стойка | 2 |
| 34 | 7049995 | Крышка | 1 |
| 36 | 4648650 | Резиновая прокладка | 1 |
| 39 | 4648654 | Резиновая прокладка | 1 |
| 40 | 4193775 | Защёлка | 2 |
| 41 | 4648655 | Резиновая подушка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
