Пилотные гидролинии (B) — HITACHI UCX300

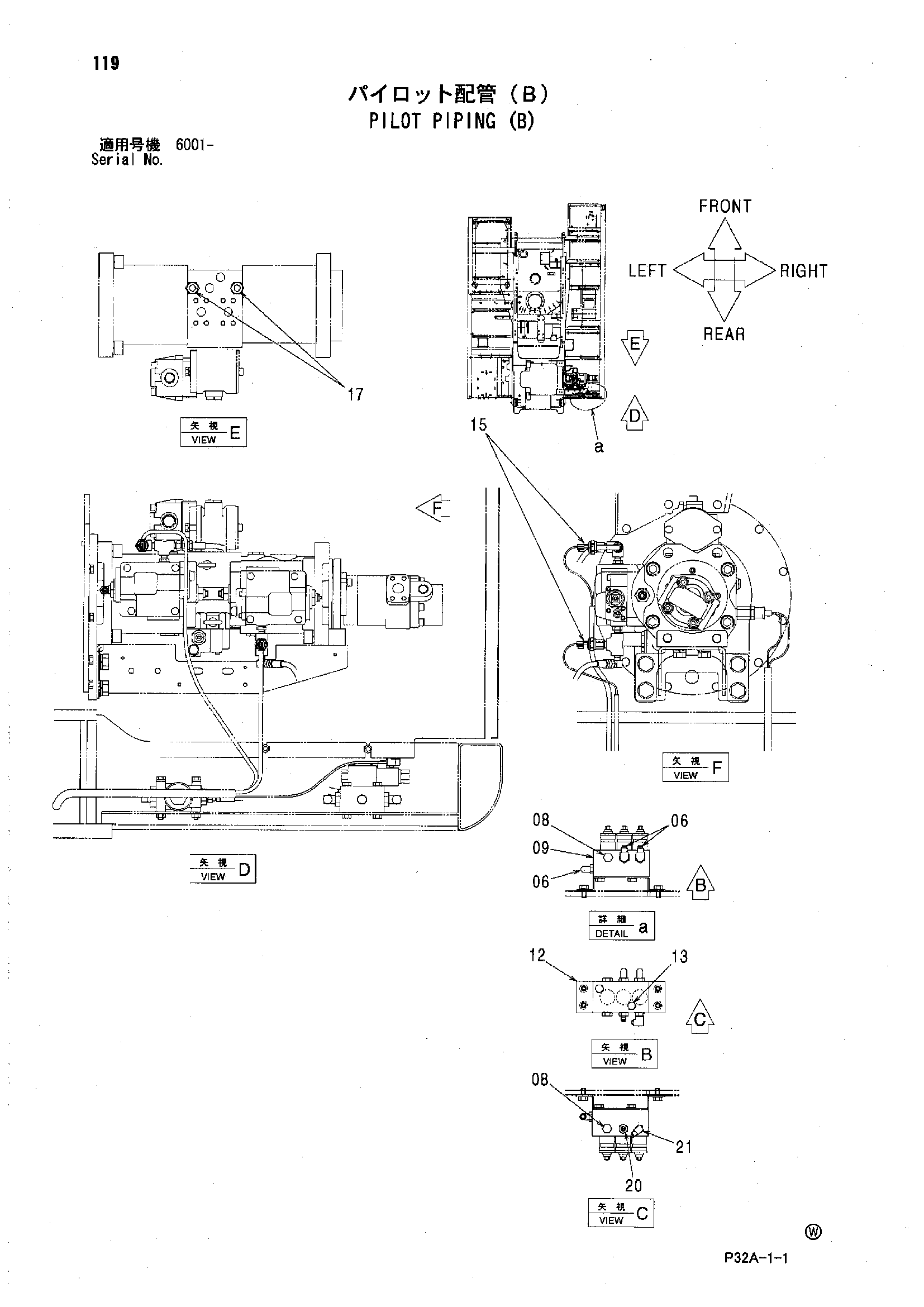

Заводская схема «Пилотные гидролинии (B)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | A852323 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A885002 | Пробка | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9223057 замена: 9258749 | Электромагнитный клапан | 1 |
| 09 | 9258749 | Электромагнитный клапан | 1 |
| 12 | 3094133 | Кронштейн | 1 |
| 13 | J271020 | Болт с шайбой | 6 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4436536 | Датчик давления | 2 |
| 15A | 4153095 | Уплотнительное кольцо | 1 |
| 17 | 4436271 | Датчик давления | 2 |
| 17A | 4365826 | Уплотнительное кольцо | 1 |
| 20 | A852122 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852322 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
