Гидролинии хода (водило) — HITACHI UCX300

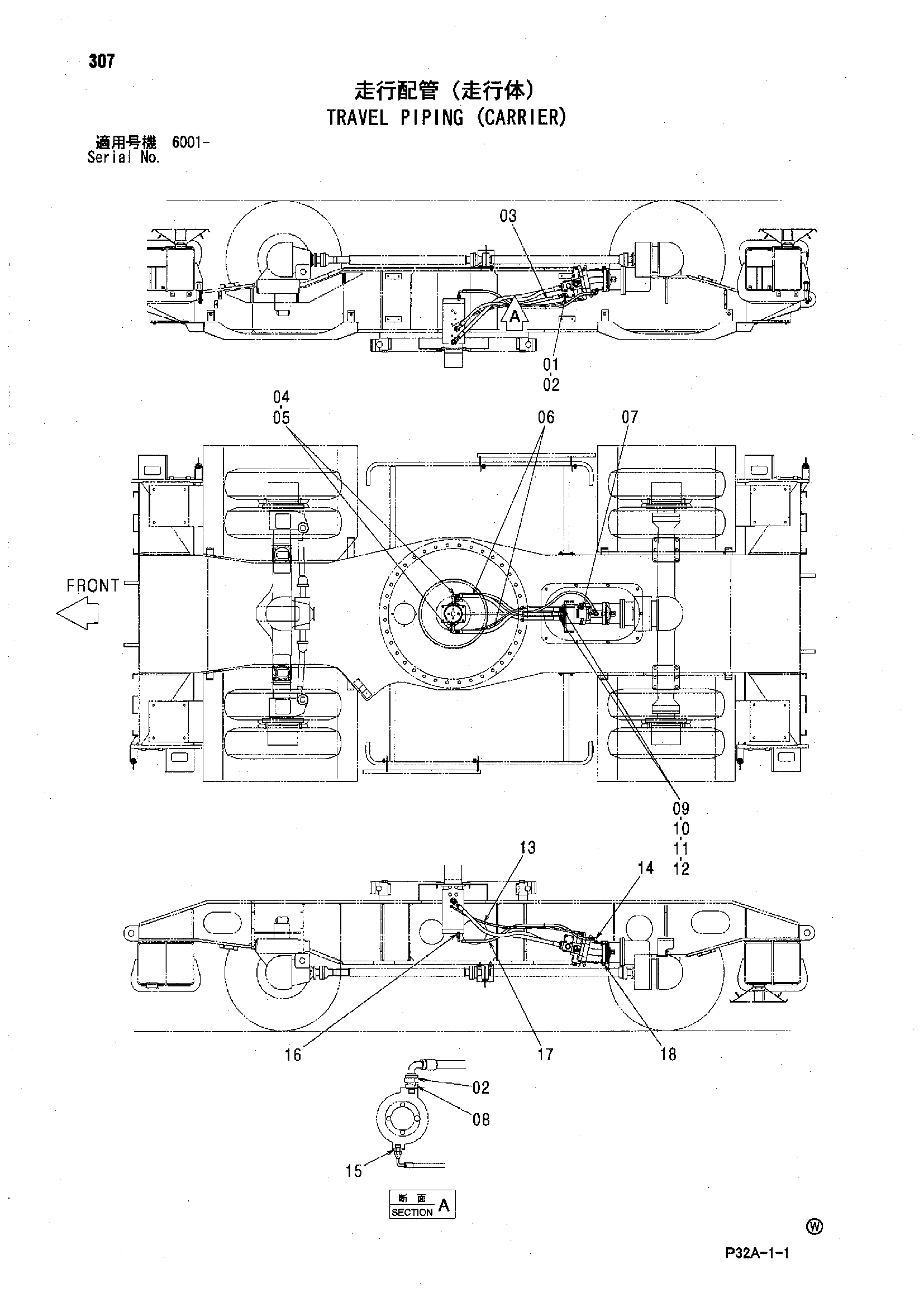

Заводская схема «Гидролинии хода (водило)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 03 | 4489553 | Шланг | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 2 |
| 05 | A853368 | Угловой штуцер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4631924 | Шланг | 2 |
| 07 | A852322 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4197530 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4089703 | Разъёмный фланец | 4 |
| 10 | 4508805 | Уплотнительное кольцо | 2 |
| 11 | J781445 | Болт с внутренним шестигранником | 2 |
| 12 | J781406 | Болт с внутренним шестигранником | 6 |
| 13 | 4311060 | Шланг | 1 |
| 14 | A852344 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A852132 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852144 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4313435 | Шланг | 1 |
| 18 | A885004 | Пробка | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
