Пилотные гидролинии (C-3) — HITACHI UCX300

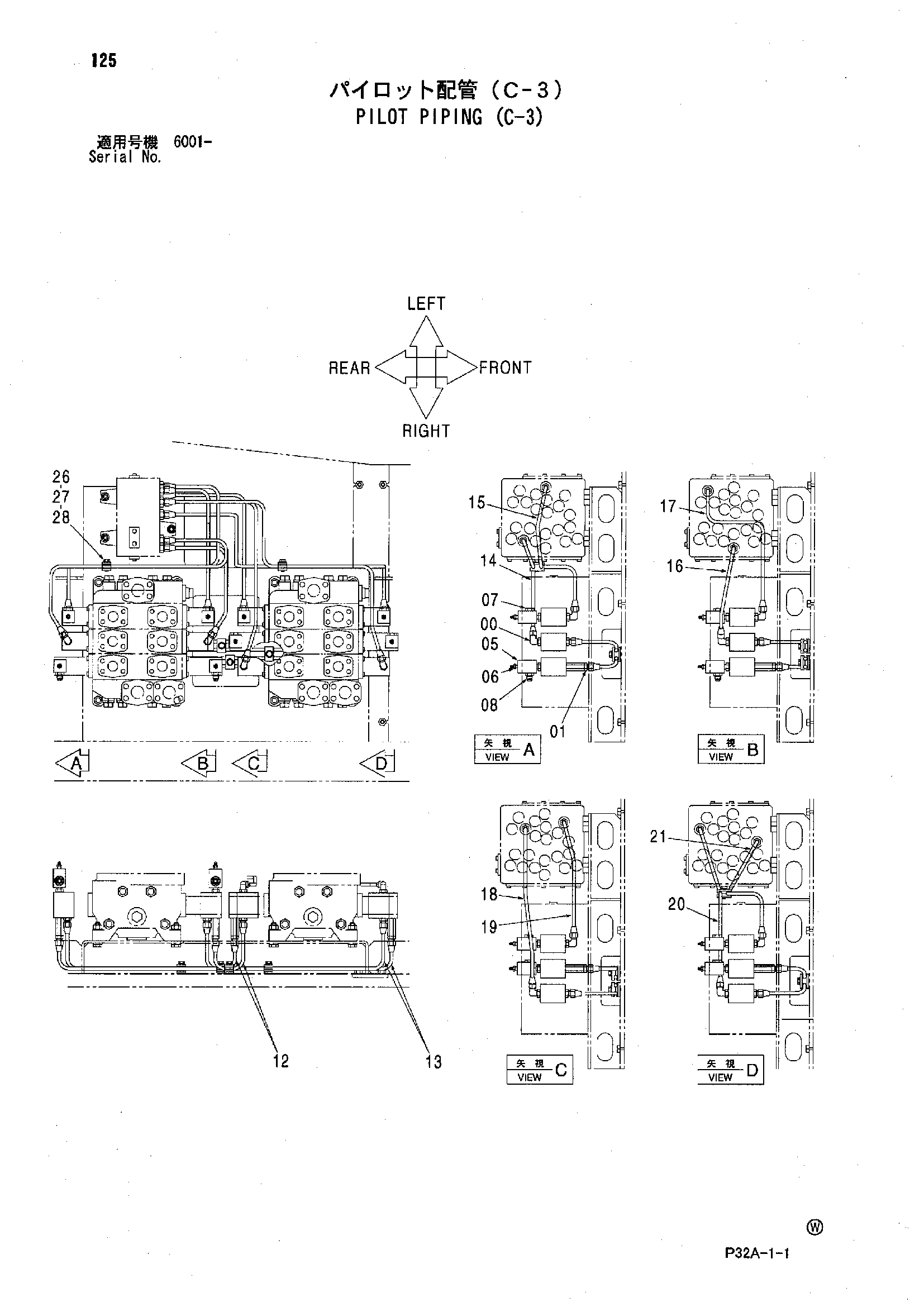

Заводская схема «Пилотные гидролинии (C-3)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4293950 | Угловой штуцер | 8 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4255304 | Штуцер трубки | 8 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4350512 | Переходник S | 8 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4346128 | Штуцер | 8 |
| 07 | A885002 | Пробка | 6 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852123 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4629795 | Трубка | 2 |
| 13 | 3103880 | Трубка | 2 |
| 14 | 3103886 | Трубка | 1 |
| 15 | 3103881 | Трубка | 1 |
| 16 | 3103891 | Трубка | 1 |
| 17 | 3103892 | Трубка | 1 |
| 18 | 3103893 | Трубка | 1 |
| 19 | 3103898 | Трубка | 1 |
| 20 | 3103899 | Трубка | 1 |
| 21 | 3103900 | Трубка | 1 |
| 26 | 9735305 | Хомут | 6 |
| 27 | 9735306 | Хомут | 6 |
| 28 | J260825 | Болт с шайбой | 6 |
| 28A | J900825 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
