Пилотные гидролинии (D-2) — HITACHI UCX300

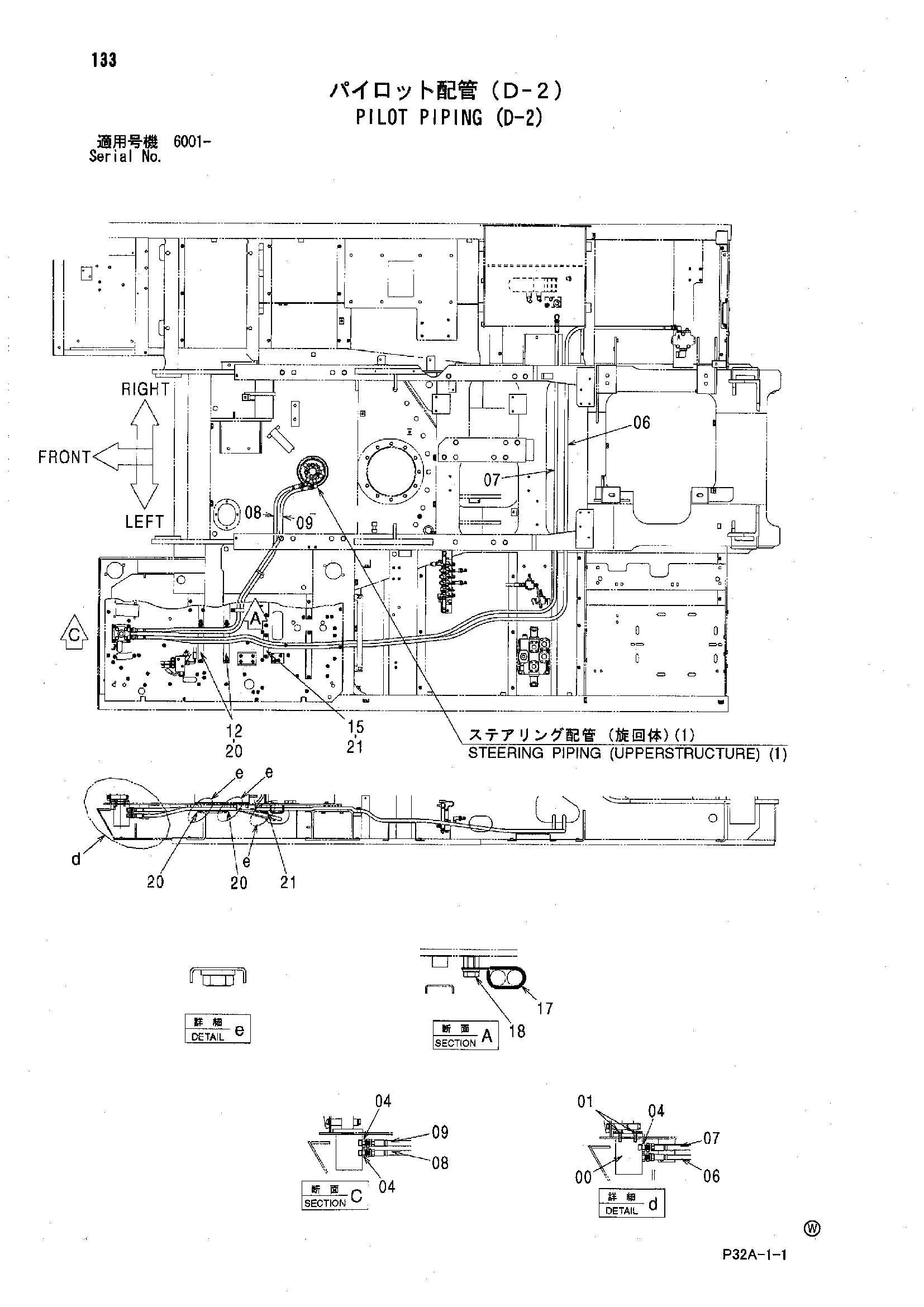

Заводская схема «Пилотные гидролинии (D-2)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463005 | Клапан рулевого управления | 1 |
| 01 | J271035 | Болт с шайбой | 4 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | A852144 | Адаптер | 3 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4629982 | Шланг | 1 |
| 07 | 4629983 | Шланг | 1 |
| 08 | 4629984 | Шланг | 1 |
| 09 | 4629985 | Шланг | 1 |
| 12 | J271025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 15 | J271025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4190266 | Зажим | 1 |
| 18 | J271025 | Болт с шайбой | 1 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 9760910 | Хомут шланга | 2 |
| 21 | 9760909 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
