Кондиционер (2) — HITACHI UCX300

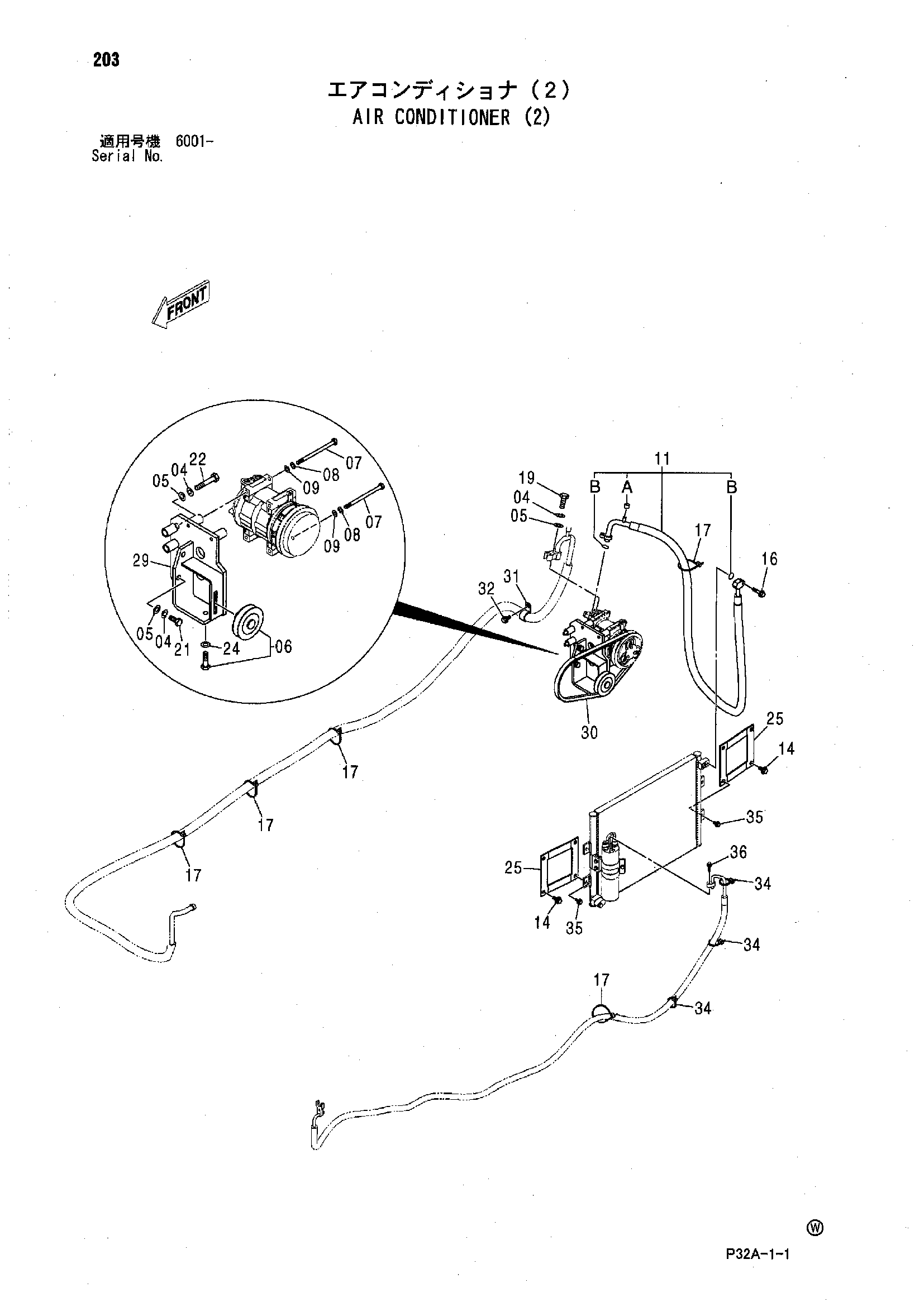

Заводская схема «Кондиционер (2)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | A590910 | Пружинная шайба | 5 |
| 05 | A590110 | Плоская шайба | 5 |
| 06 | 4346770 | Шкив | 1 |
| 07 | J900806 | Болт | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | A590108 | Плоская шайба | 4 |
| 11 | 4413418 | Шланг | 1 |
| 11A | 4370247 | Колпачок | 1 |
| 11B | 4421946 | Уплотнительное кольцо | 2 |
| 14 | J271020 | Болт с шайбой | 4 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | J260835 | Болт с шайбой | 1 |
| 16A | J900835 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 4055312 | Ленточный зажим | 5 |
| 19 | J241040 | Болт | 1 |
| 21 | J241030 | Болт | 2 |
| 22 | J241060 | Болт | 2 |
| 24 | A590108 | Плоская шайба | 1 |
| 25 | 9753632 | Кронштейн | 2 |
| 29 | 7038468 | Кронштейн | 1 |
| 30 | 4612283 | Ремень V | 1 |
| 31 | 4190277 | Зажим | 1 |
| 32 | J271020 | Болт с шайбой | 1 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | 4055311 | Ленточный зажим | 3 |
| 35 | J260820 | Болт с шайбой | 4 |
| 35A | J900820 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 36 | J260625 | Болт с шайбой | 1 |
| 36A | J900625 | Болт | 1 |
| 36B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
