Аутригер трубопроводы (2) — HITACHI UCX300

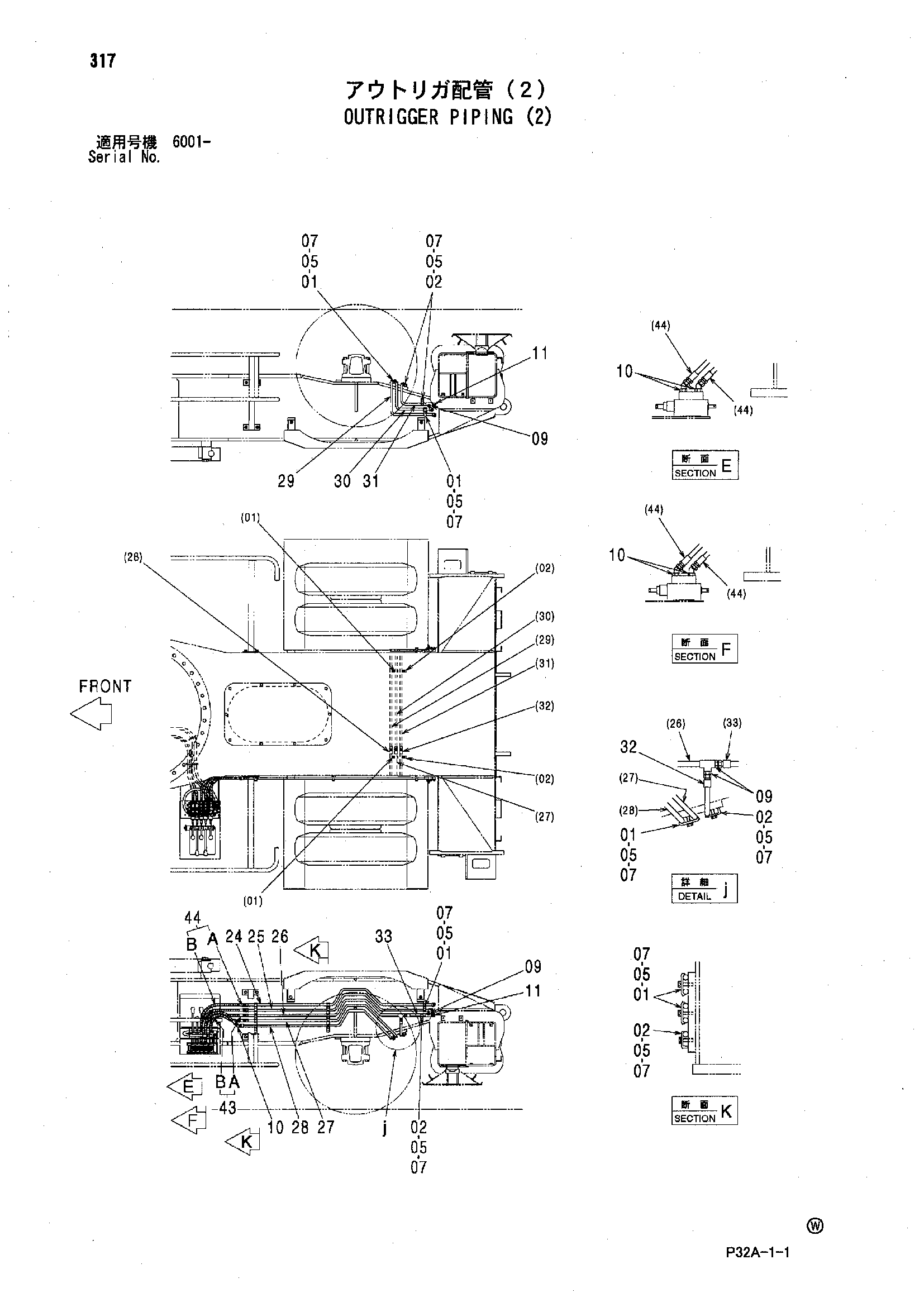

Заводская схема «Аутригер трубопроводы (2)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4053593 | Хомут трубки | 8 |
| 02 | 4138227 | Хомут трубки | 6 |
| 05 | J921040 | Болт | 14 |
| 07 | A590910 | Пружинная шайба | 14 |
| 09 | A852133 | Адаптер | 4 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852233 | Угловой штуцер | 5 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 8101415 | Трубка | 1 |
| 25 | 8101416 | Трубка | 1 |
| 26 | 8101417 | Трубка | 1 |
| 27 | 8101418 | Трубка | 1 |
| 28 | 8101419 | Трубка | 1 |
| 29 | 8101420 | Трубка | 1 |
| 30 | 8101421 | Трубка | 1 |
| 31 | 8101422 | Трубка | 1 |
| 32 | 9764709 | Трубка | 1 |
| 33 | 9764659 | Трубка | 1 |
| 43 | 9258879 | Шланг в сборе | 1 |
| 43A | 4305225 | Шланг | 1 |
| 43B | 4327294 | Защитный кожух | 2 |
| 44 | 9258881 | Шланг в сборе | 4 |
| 44A | 4305227 | Шланг | 1 |
| 44B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
