Силовая передача — HITACHI UCX300

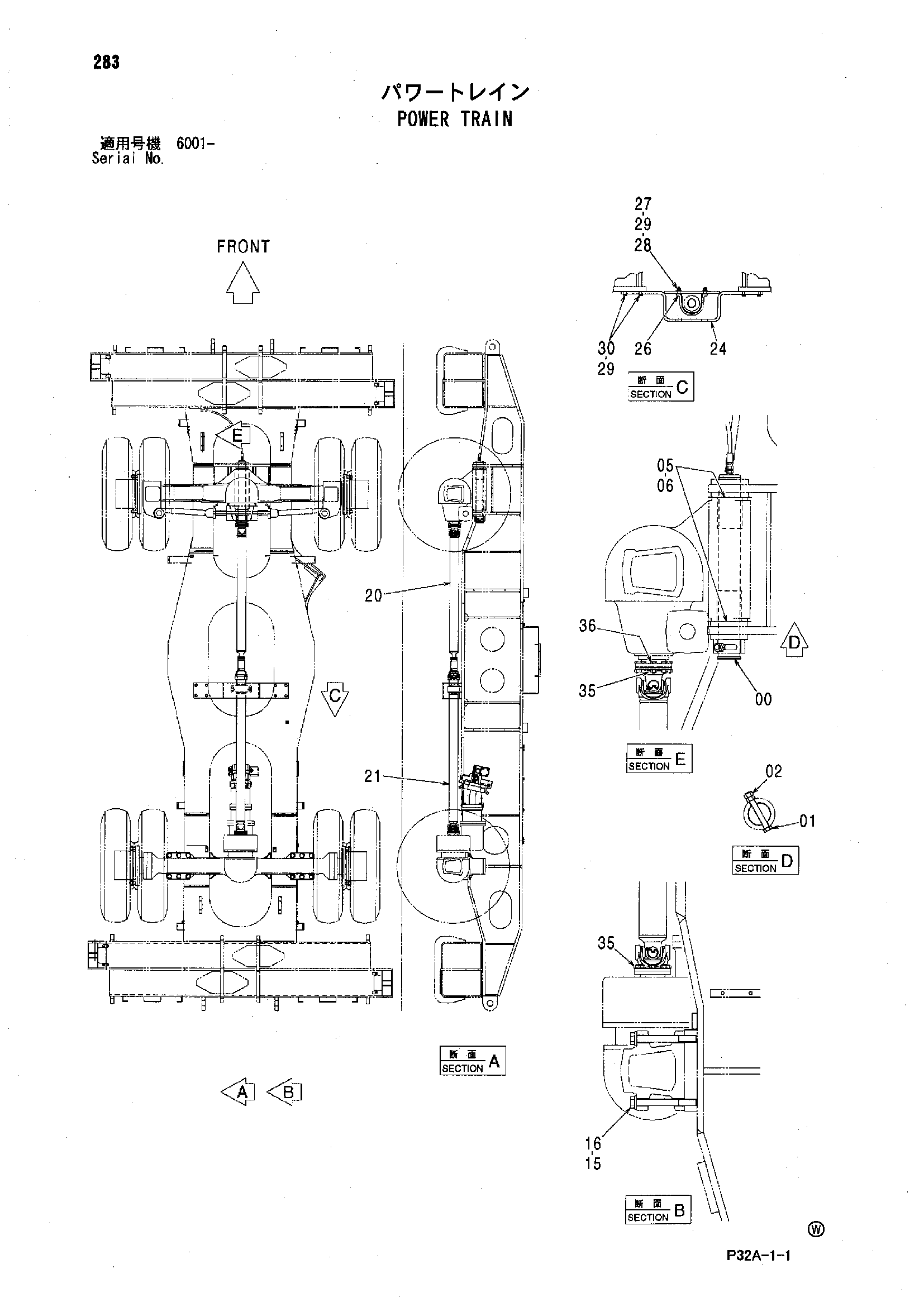

Заводская схема «Силовая передача» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3094425 | Палец | 1 |
| 01 | J931606 | Болт | 1 |
| 02 | J950016 | Гайка | 2 |
| 05 | 4444288 | Упорная пластина 1.0mm | 2 |
| 06 | 4444289 | Упорная пластина 2.0mm | 1 |
| 15 | J932215 | Болт | 12 |
| 16 | J222022 | Шайба | 12 |
| 20 | 4639092 | Вал проп. | 1 |
| 21 | 4473197 | Вал проп. | 1 |
| 24 | 8102799 | Кронштейн | 1 |
| 26 | J921245 | Болт | 2 |
| 27 | 4086894 | Шайба | 2 |
| 28 | J950012 | Гайка | 2 |
| 29 | A590912 | Пружинная шайба | 10 |
| 30 | J921240 | Болт | 8 |
| 35 | 4600531 | Гайка | 16 |
| 36 | 4602951 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
