Тормоз трубопроводы (водило) — HITACHI UCX300

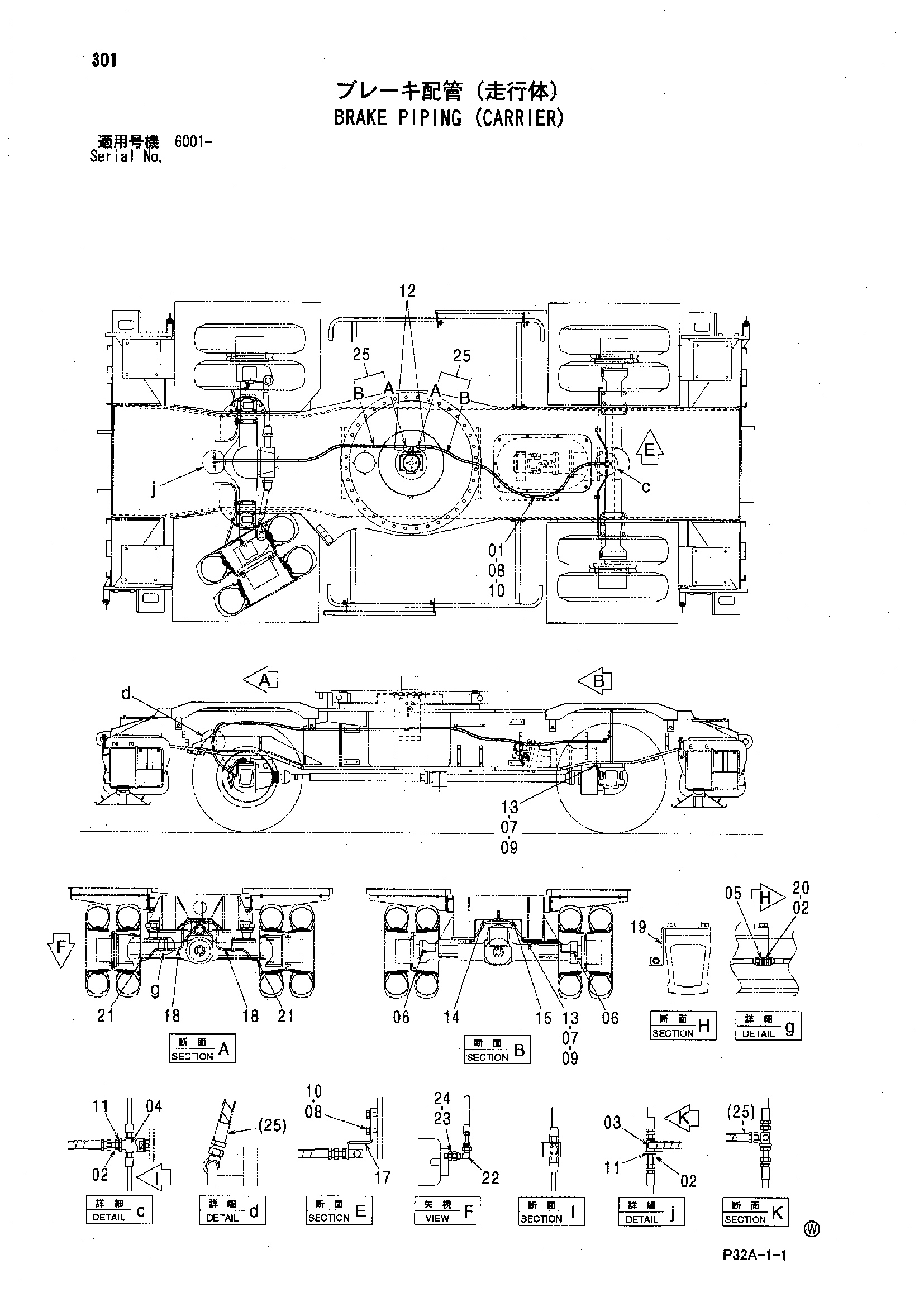

Заводская схема «Тормоз трубопроводы (водило)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190266 | Зажим | 1 |
| 02 | 4202531 | Гайка | 4 |
| 03 | 4247260 | Тройник | 1 |
| 04 | 4280282 | Тройник | 1 |
| 05 | 4202532 | Адаптер | 2 |
| 06 | 4489345 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | J900820 | Болт | 2 |
| 08 | J921016 | Болт | 3 |
| 09 | A590908 | Пружинная шайба | 2 |
| 10 | A590910 | Пружинная шайба | 3 |
| 11 | A590114 | Плоская шайба | 2 |
| 12 | A852133 | Адаптер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4639459 | Хомут трубки | 2 |
| 14 | 3105811 | Трубка | 1 |
| 15 | 3105812 | Трубка | 1 |
| 17 | 4639485 | Кронштейн | 1 |
| 18 | 4346672 | Шланг | 2 |
| 19 | 9760041 | Кронштейн | 2 |
| 20 | A590916 | Пружинная шайба | 2 |
| 21 | 4612171 | Шланг | 2 |
| 22 | 4239976 | Унион S | 2 |
| 23 | 4310281 | Адаптер | 2 |
| 24 | 4509180 | Уплотнительное кольцо | 2 |
| 25 | 9258709 | Шланг в сборе | 2 |
| 25A | 4306891 | Шланг | 1 |
| 25B | 4327294 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
