Масляный фильтр трубопроводы — HITACHI UCX300

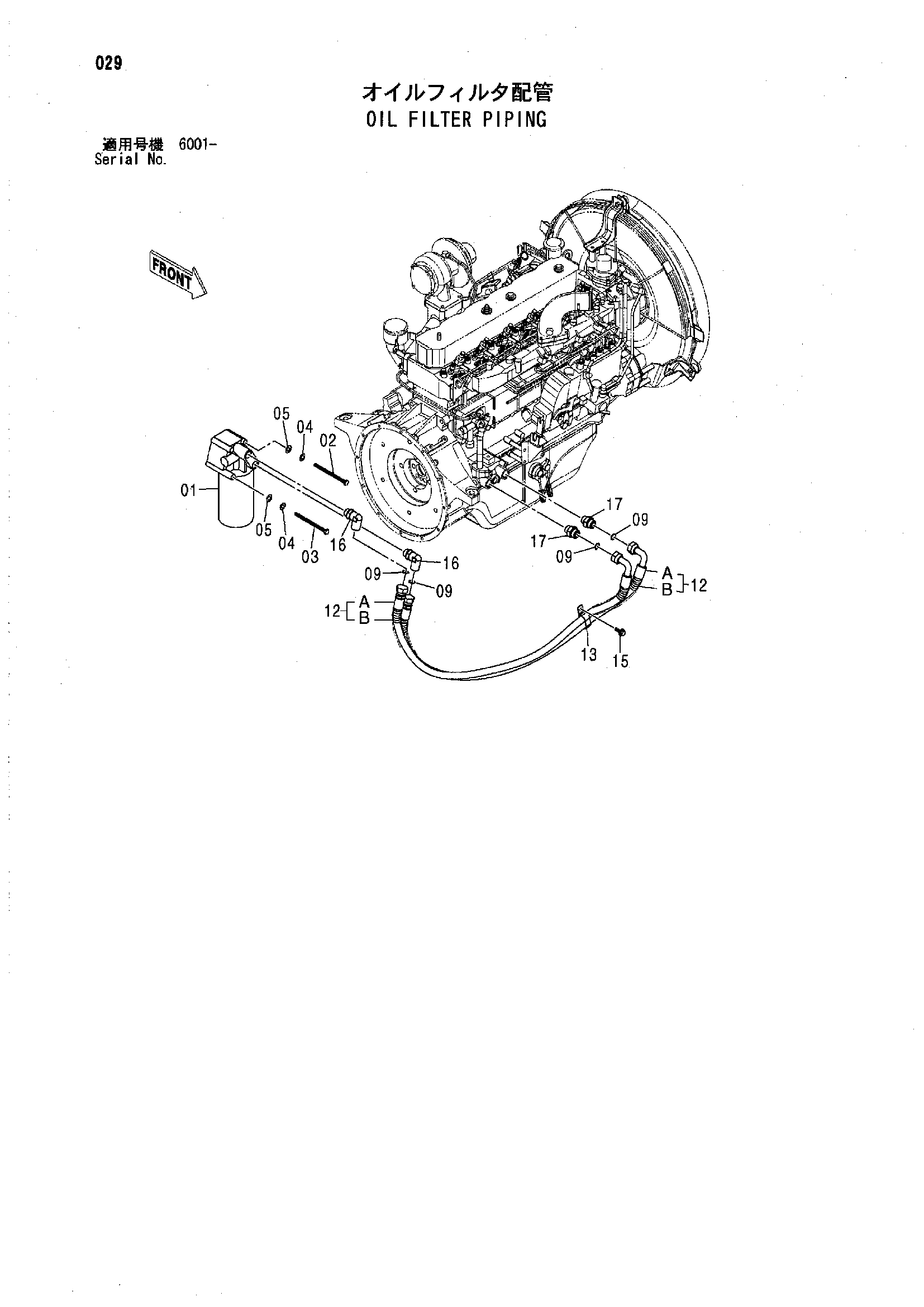

Заводская схема «Масляный фильтр трубопроводы» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4485262 | Масляный фильтр | 1 |
| 01A | 4484495 | Масляный фильтр | 1 |
| 02 | J901004 | Болт | 2 |
| 03 | J901010 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | A590110 | Плоская шайба | 4 |
| 09 | 4430912 | Уплотнительное кольцо | 4 |
| 12 | 9243511 | Шланг в сборе | 2 |
| 12A | 4625780 | Шланг масляный | 1 |
| 12B | 4446406 | Защитный кожух | 2 |
| 13 | 4411911 | Зажим | 1 |
| 15 | J271020 | Болт с шайбой | 1 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4473870 | Угловой штуцер | 2 |
| 16A | 4153103 | Уплотнительное кольцо | 1 |
| 17 | 4473871 | Адаптер | 2 |
| 17A | 4153103 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
