Электрооборудование (F) — HITACHI UCX300

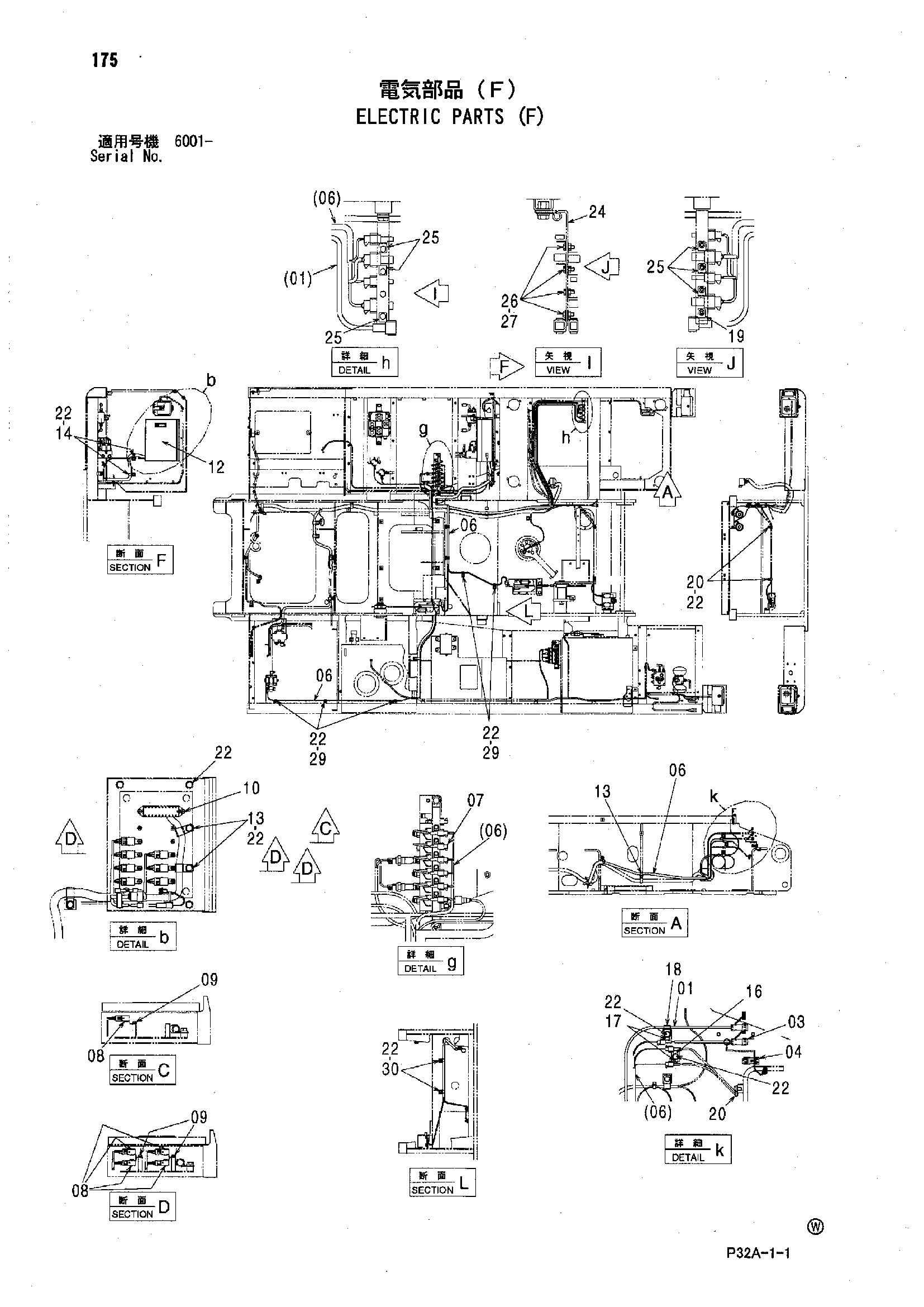

Заводская схема «Электрооборудование (F)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4631319 | Жгут проводов | 1 |
| 03 | 4631320 | Жгут проводов | 1 |
| 04 | 4631380 | Пробка | 1 |
| 06 | 0005270 | Жгут проводов | 1 |
| 07 | 4446743 | Колпачок | 1 |
| 08 | 4414207 | Реле | 13 |
| 09 | J460614 | Винт с шайбой | 7 |
| 10 | J460620 | Винт с шайбой | 2 |
| 12 | 4641277 | Короб электрический | 1 |
| 13 | 4190273 | Зажим | 3 |
| 14 | 4190263 | Зажим | 2 |
| 16 | 4257159 | Кронштейн | 2 |
| 17 | 4336875 | Кронштейн | 1 |
| 18 | 4190271 | Зажим | 1 |
| 19 | 4336874 | Кронштейн | 1 |
| 20 | 4205358 | Зажим | 2 |
| 22 | J271020 | Болт с шайбой | 19 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4636590 | Кронштейн | 1 |
| 25 | 4252767 | Кронштейн | 6 |
| 26 | J900616 | Болт | 4 |
| 27 | J950006 | Гайка | 4 |
| 29 | 4190272 | Зажим | 5 |
| 30 | 4190275 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
