Напорные трубопроводы — HITACHI UCX300

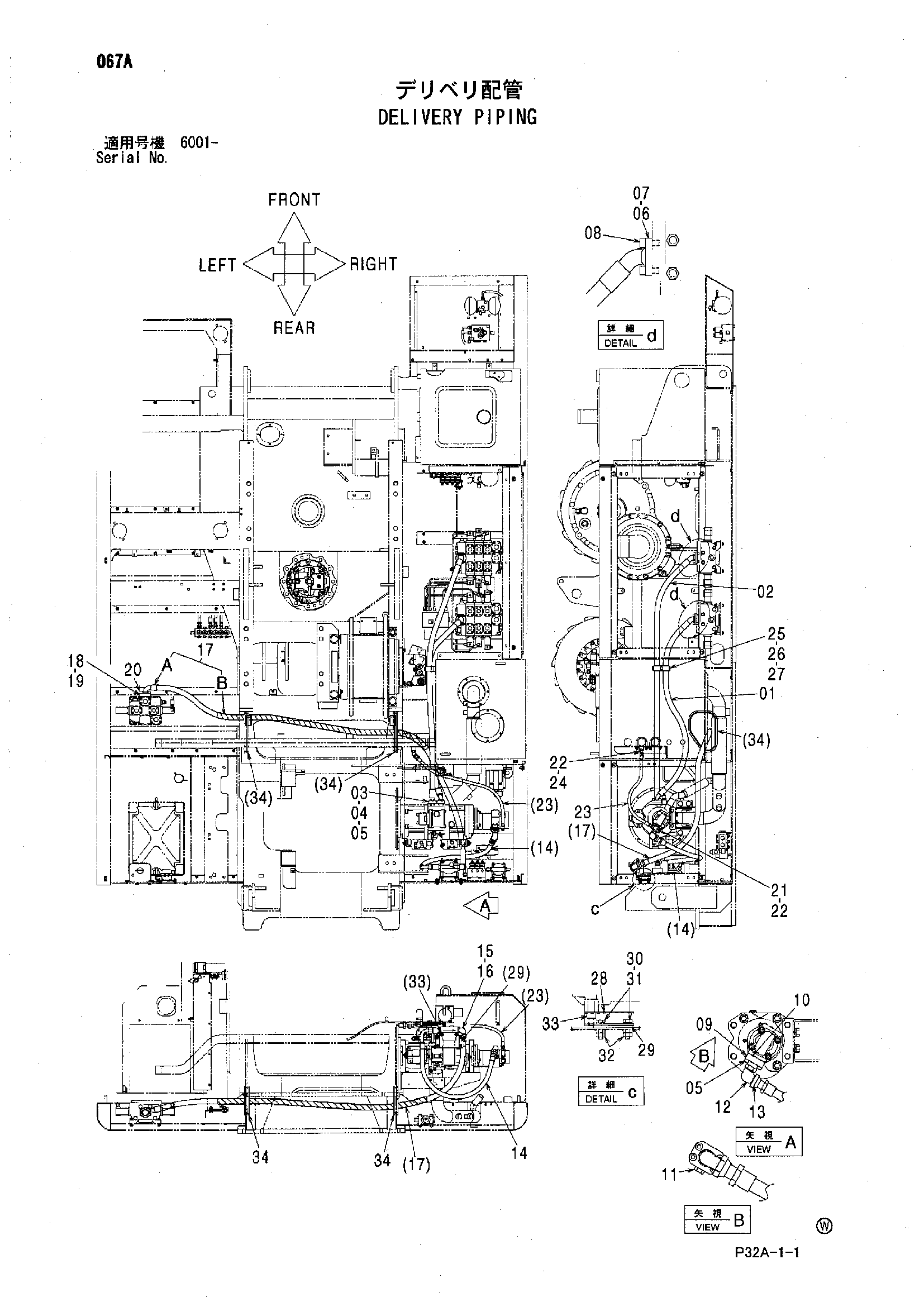

Заводская схема «Напорные трубопроводы» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4639694	Шланг	1
02	4639695	Шланг	1
03	4506459	Разъёмный фланец	4
04	971489	Уплотнительное кольцо	2
05	J781030	Болт с внутренним шестигранником	12
06	4154614	Разъёмный фланец	4
07	4508805	Уплотнительное кольцо	2
08	J781230	Болт с внутренним шестигранником	8
09	3104122	Фланец	1
10	985098	Уплотнительное кольцо	1
11	A885002	Пробка	1
11A	957366	Уплотнительное кольцо	1
12	A853366	Угловой штуцер	1
12A	4506424	Уплотнительное кольцо	1
13	4187308	Уплотнительное кольцо	1
14	4489553	Шланг	1
15	A853368	Угловой штуцер	1
15A	4506424	Уплотнительное кольцо	1
16	4187328	Уплотнительное кольцо	1
17	9259177	Шланг в сборе	1
17A	4639699	Шланг	1
17B	4327294	Защитный кожух	4
18	4085560	Разъёмный фланец	2
19	966993	Уплотнительное кольцо	1
20	J781240	Болт с внутренним шестигранником	4
21	A853344	Угловой штуцер	1
21A	4506418	Уплотнительное кольцо	1
22	4138938	Уплотнительное кольцо	2
23	4312291	Шланг	1
24	A853244	Угловой штуцер	1
24A	4506418	Уплотнительное кольцо	1
25	8065749	Хомут	1
26	3075326	Резиновая прокладка	1
27	J271270	Болт с шайбой	1
27A	J901270	Болт	1
27B	J222012	Шайба	1
28	4648373	Кронштейн	1
29	4648378	Пластина резиновый	2
30	J921035	Болт	4
31	A590910	Пружинная шайба	4
32	J950010	Гайка	4
33	J950012	Гайка	2
34	4648377	Резиновая подушка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
