Трансмиссия трубопроводы (верхняя платформа)(1) — HITACHI UCX300

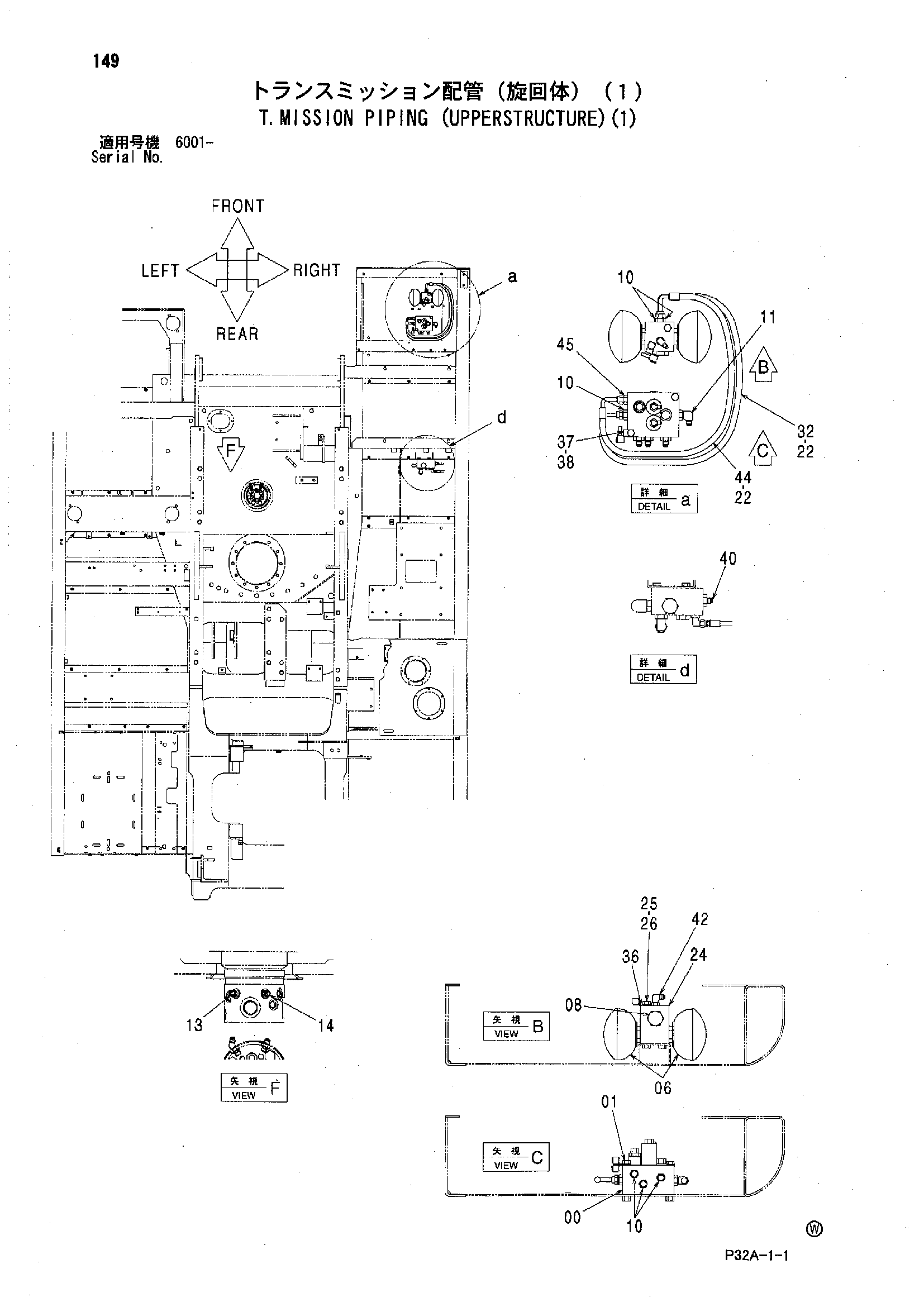

Заводская схема «Трансмиссия трубопроводы (верхняя платформа)(1)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4464292 | Электромагнитный клапан | 1 |
| 01 | J271000 | Болт с шайбой | 2 |
| 01A | J901000 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 06 | 4459333 | Гидроаккумулятор | 2 |
| 08 | 4459499 | Датчик давления | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 6 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852223 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852123 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4055312 | Ленточный зажим | 7 |
| 24 | 4475646 | Коллектор блок | 1 |
| 25 | J901004 | Болт | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 32 | 4484150 | Шланг | 1 |
| 36 | 4257159 | Кронштейн | 1 |
| 37 | 4402599 | Кронштейн | 1 |
| 38 | 4257159 | Кронштейн | 1 |
| 40 | A852143 | Адаптер | 1 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | A852322 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4441266 | Шланг | 1 |
| 45 | A852123 | Адаптер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
