Выключатель короб (кран) — HITACHI UCX300

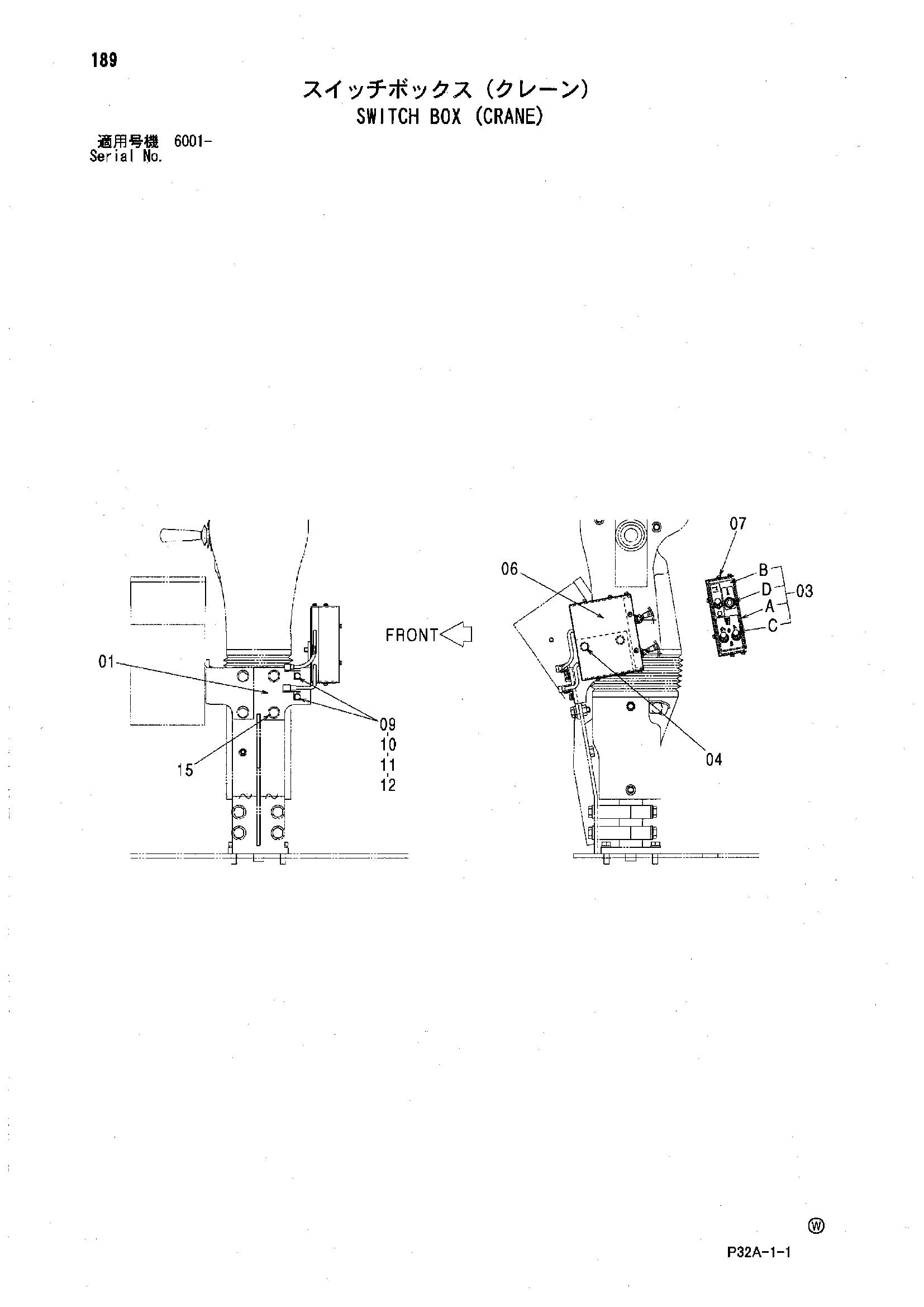

Заводская схема «Выключатель короб (кран)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3105156 | Кронштейн | 1 |
| 03 | 9252136 | Короб выключатель | 1 |
| 03A | 2052171 | Шасси | 1 |
| 03B | 4631931 | Информационная табличка | 1 |
| 03C | 4639091 | Выключатель | 1 |
| 03D | 4639090 | Фонарь | 1 |
| 04 | J260816 | Болт с шайбой | 2 |
| 04A | J900816 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 06 | 4631932 | Крышка | 1 |
| 07 | 4253129 | Винт с шайбой | 8 |
| 09 | 4252767 | Кронштейн | 2 |
| 10 | J900616 | Болт | 2 |
| 11 | A590906 | Пружинная шайба | 2 |
| 12 | A590106 | Плоская шайба | 2 |
| 15 | J271030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
