Барабан трубопроводы — HITACHI UCX300

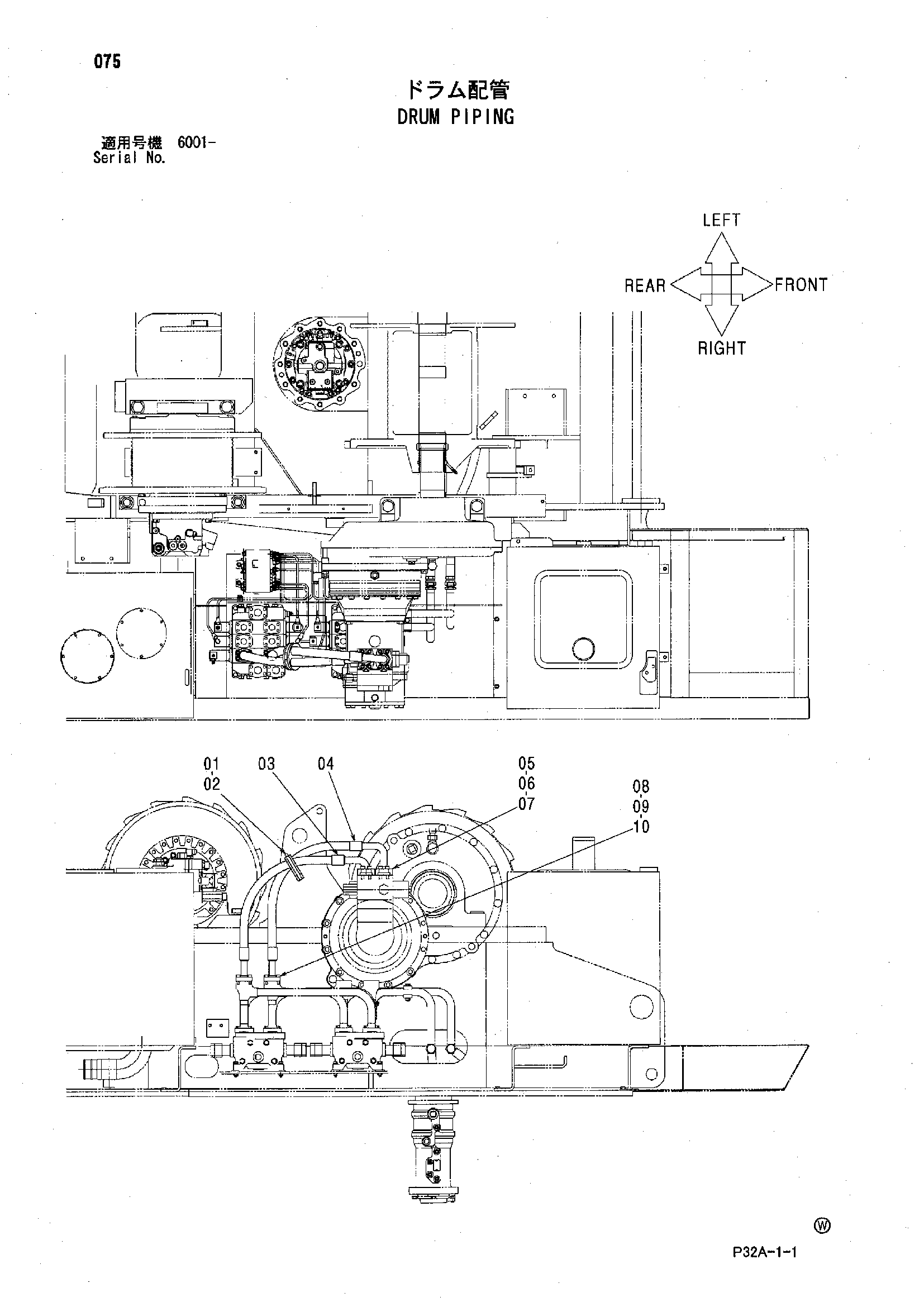

Заводская схема «Барабан трубопроводы» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4615015 | Хомут шланга | 1 |
| 02 | 4512716 | Хомут шланга | 1 |
| 03 | 4639701 | Шланг | 1 |
| 04 | 4639702 | Шланг | 1 |
| 05 | 4075853 | Разъёмный фланец | 4 |
| 06 | 4508805 | Уплотнительное кольцо | 2 |
| 07 | J781245 | Болт с внутренним шестигранником | 8 |
| 08 | 962453 | Разъёмный фланец | 4 |
| 09 | 966993 | Уплотнительное кольцо | 2 |
| 10 | J781030 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
