Поворот трубопроводы — HITACHI UCX300

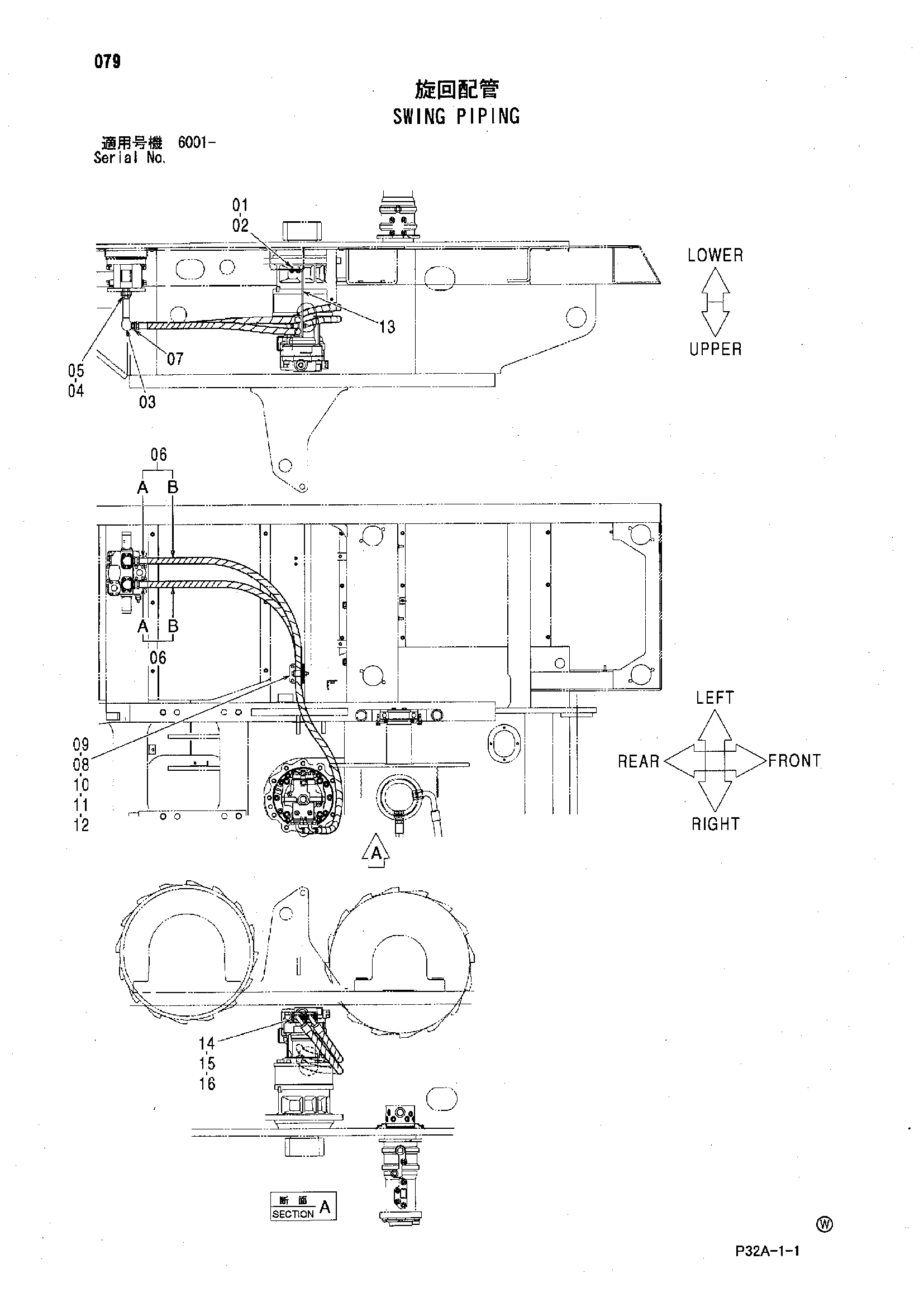

Заводская схема «Поворот трубопроводы» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J900825 | Болт | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | 9764660 | Трубка | 2 |
| 04 | A811035 | Уплотнительное кольцо | 2 |
| 05 | J781035 | Болт с внутренним шестигранником | 8 |
| 06 | 9259198 | Шланг в сборе | 2 |
| 06A | 4639831 | Шланг | 1 |
| 06B | 4327294 | Защитный кожух | 5 |
| 07 | 4187308 | Уплотнительное кольцо | 2 |
| 08 | 8061722 | Хомут | 1 |
| 09 | 3072291 | Резиновая прокладка | 1 |
| 10 | J921280 | Болт | 1 |
| 11 | A590912 | Пружинная шайба | 1 |
| 12 | J950012 | Гайка | 1 |
| 13 | 4639489 | Кронштейн | 1 |
| 14 | 986910 | Разъёмный фланец | 4 |
| 15 | 971489 | Уплотнительное кольцо | 2 |
| 16 | J781030 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
