Крышка (партитион)(1) — HITACHI UCX300

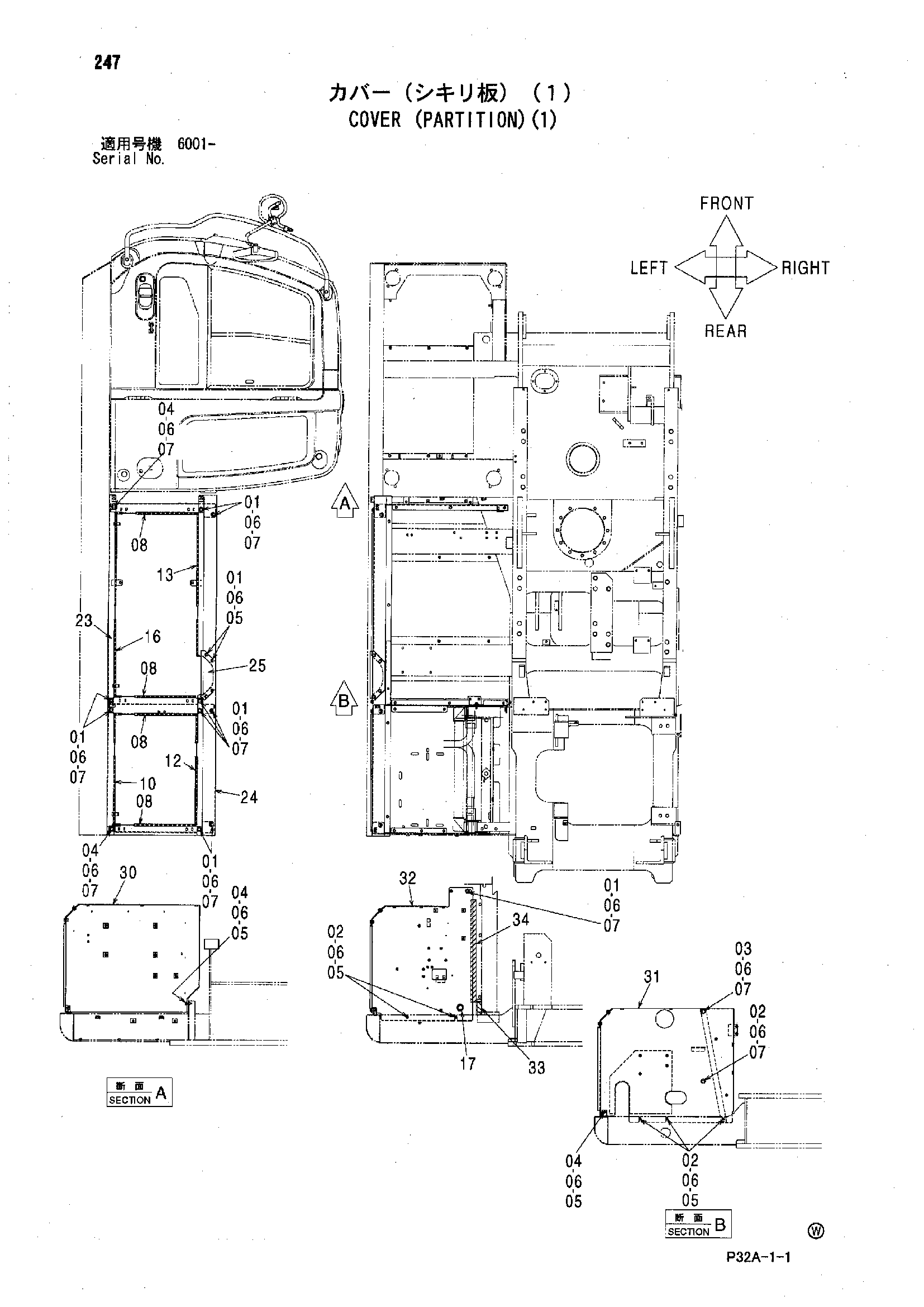

Заводская схема «Крышка (партитион)(1)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921025 | Болт | 14 |
| 02 | J921030 | Болт | 6 |
| 03 | J921035 | Болт | 1 |
| 04 | J921040 | Болт | 4 |
| 05 | A590110 | Плоская шайба | 11 |
| 06 | A590910 | Пружинная шайба | 25 |
| 07 | J217083 | Шайба | 14 |
| 08 | 4648690 | Трим спонге | 4 |
| 10 | 4639854 | Трим спонге | 1 |
| 12 | 4639856 | Трим спонге | 1 |
| 13 | 4639857 | Трим спонге | 1 |
| 16 | 4639860 | Трим спонге | 1 |
| 17 | 4648603 | Резиновая втулка | 1 |
| 23 | 7048834 | Кронштейн | 1 |
| 24 | 7048835 | Рама | 1 |
| 25 | 3105673 | Крышка | 1 |
| 30 | 7048838 | Рама | 1 |
| 31 | 6023921 | Рама | 1 |
| 32 | 6023922 | Рама | 1 |
| 33 | 4641712 | Резиновая прокладка | 1 |
| 34 | 4648629 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
