Гидроцилиндр. джакк — HITACHI UCX300

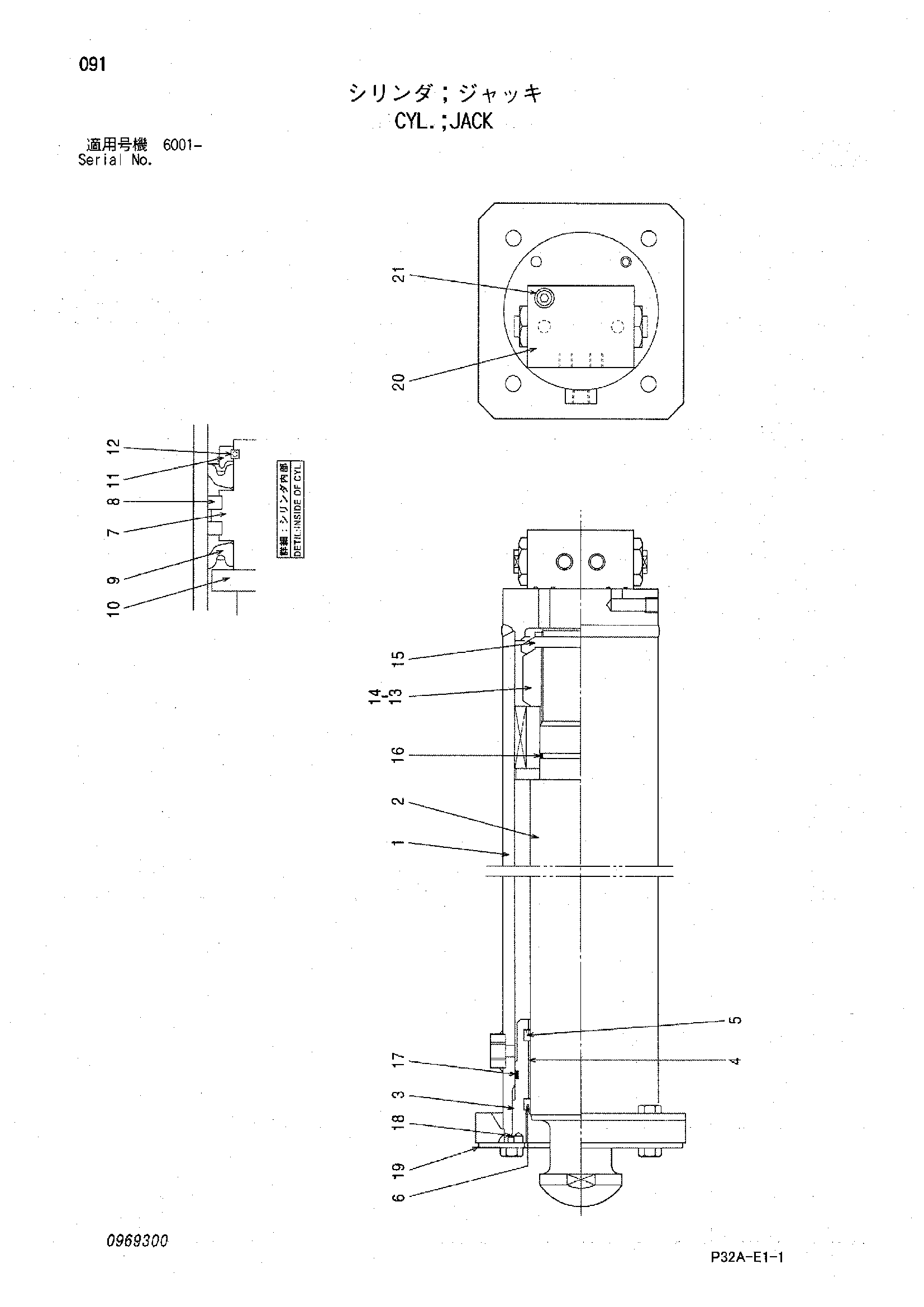

Заводская схема «Гидроцилиндр. джакк» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4633317 | Гидроцилиндр. джакк | 1 | |
| 1 | 0969301 | Труба гидроцилиндра в сборе | 1 |
| 2 | 0969302 | Шток поршня | 1 |
| 3 | 0969303 | Гидроцилиндр. HED | 1 |
| 4 | 4510821 | Втулка | 1 |
| 5 | 0836106 | U-образная манжета | 1 |
| 6 | 4070022 | Грязесъёмное кольцо | 1 |
| 7 | 0969304 | Поршень | 1 |
| 8 | 4510865 | Поршневое кольцо | 2 |
| 9 | 4085439 | U-образная манжета | 2 |
| 10 | 0343206 | Держатель у-ринг | 1 |
| 11 | 0969305 | Держатель у-ринг | 1 |
| 12 | 4510850 | Ограничитель | 1 |
| 13 | 4039645 | Корончатая гайка | 1 |
| 14 | 0343207 | Регулировочная шайба | 1 |
| 15 | A761001 | Шплинт | 1 |
| 16 | 0217004 | Уплотнительное кольцо | 1 |
| 17 | 4038304 | Уплотнительное кольцо | 1 |
| 18 | A810130 | Уплотнительное кольцо | 1 |
| 19 | 0969306 | Пластина | 1 |
| 20 | 4653297 | Обратный клапан | 1 |
| 21 | 0151312 | Болт с внутренним шестигранником | 4 |
| 100 | 0969307 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
