Стрела угол индикатор — HITACHI UCX300

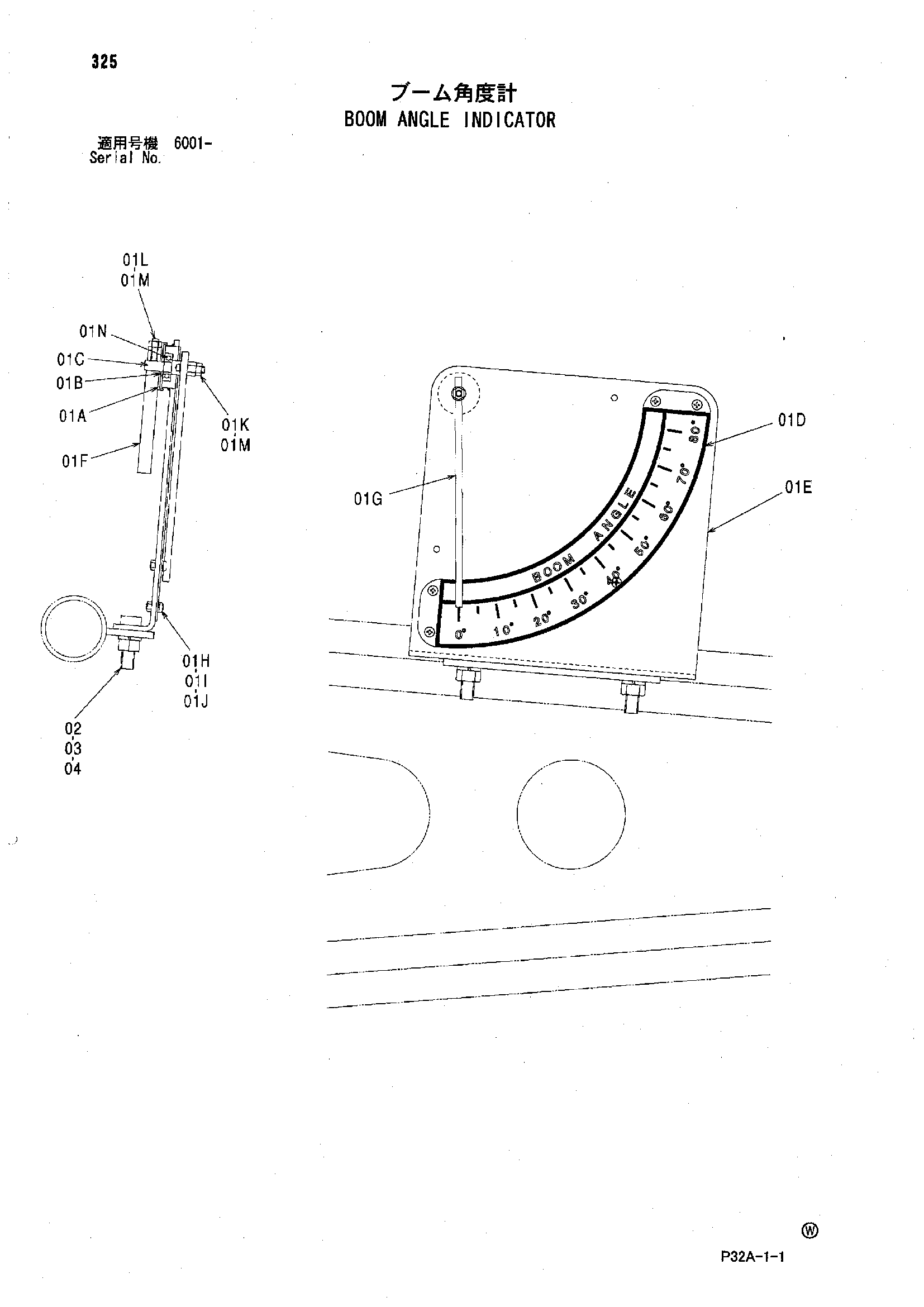

Заводская схема «Стрела угол индикатор» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A-N | 9258096 | Индикатор угол | 1 |
| 01A | 4639657 | Уплотнение | 1 |
| 01B | 4639463 | Шайба | 1 |
| 01C | 4639658 | Вал | 1 |
| 01D | 2052612 | Информационная табличка | 1 |
| 01E | 6023912 | Панель индикатор | 1 |
| 01F | 4639661 | Индикатор | 1 |
| 01G | 4639467 | Палец | 1 |
| 01H | M430513 | Винт | 5 |
| 01I | M500504 | Гайка | 5 |
| 01J | A590905 | Пружинная шайба | 5 |
| 01K | M030616 | Установочный винт | 1 |
| 01L | 4639845 | Установочный винт | 1 |
| 01M | M500605 | Гайка | 2 |
| 01N | 4619825 | Шариковый подшипник | 1 |
| 02 | J921240 | Болт | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 04 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
