Шестерня редуктион — HITACHI UCX300

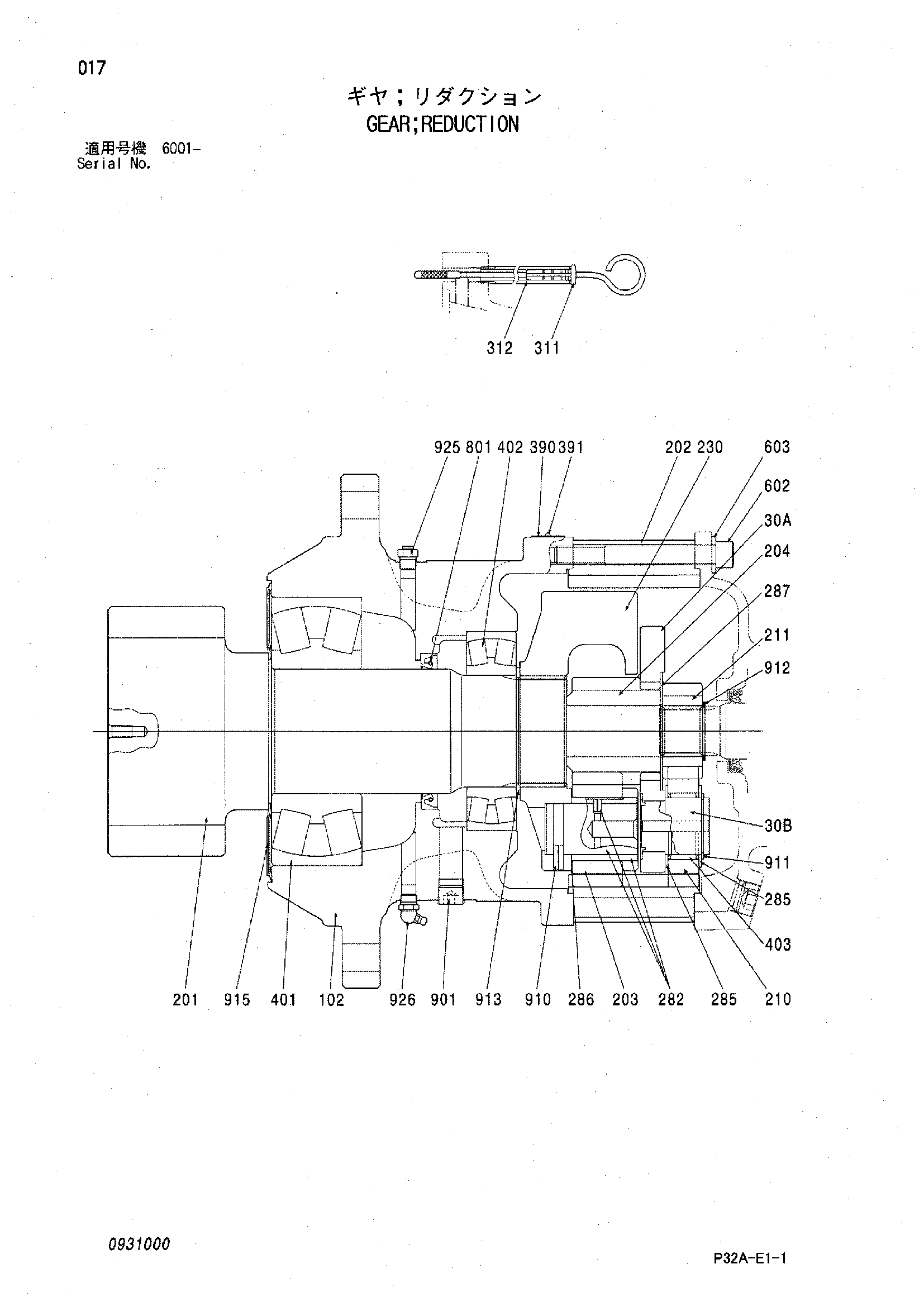

Заводская схема «Шестерня редуктион» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4624004 | Шестерня редуктион | 1 | |
| 30 | 0931001 | Водило в сборе | 1 |
| 102 | 0931002 | Корпус | 1 |
| 201 | 0931003 | Вал | 1 |
| 202 | 0931004 | Коронная шестерня | 1 |
| 203 | 0931005 | Планетарная шестерня | 4 |
| 204 | 0931006 | Солнечная шестерня | 1 |
| 210 | 0931007 | Планетарная шестерня | 3 |
| 211 | 0931008 | Солнечная шестерня | 1 |
| 230 | 0931009 | Водило | 1 |
| 282 | 0931010 | Палец | 4 |
| 285 | 0931011 | Пластина | 6 |
| 286 | 0931012 | Пластина | 4 |
| 287 | 0931013 | Пластина | 1 |
| 311 | 0931014 | Штанга | 1 |
| 312 | 0931015 | Трубка | 1 |
| 391 | 0625509 | Палец | 2 |
| 401 | 0931016 | Подшипник | 1 |
| 402 | 0931017 | Подшипник | 1 |
| 403 | 0931018 | Каге | 3 |
| 602 | 0931019 | Болт с внутренним шестигранником | 14 |
| 603 | 0931020 | Шайба | 14 |
| 801 | 0177535 | Масляное уплотнение | 1 |
| 901 | 0147210 | Пробка | 1 |
| 910 | 4144354 | Пружинный штифт | 4 |
| 911 | 959499 | Стопорное кольцо | 3 |
| 912 | 962002 | Стопорное кольцо | 1 |
| 913 | 991352 | Стопорное кольцо | 1 |
| 915 | 0931021 | Уплотнение | 1 |
| 925 | 0931022 | Штуцер | 1 |
| 926 | 0931023 | Ниппель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
