Барабан вал (передний) — HITACHI UCX300

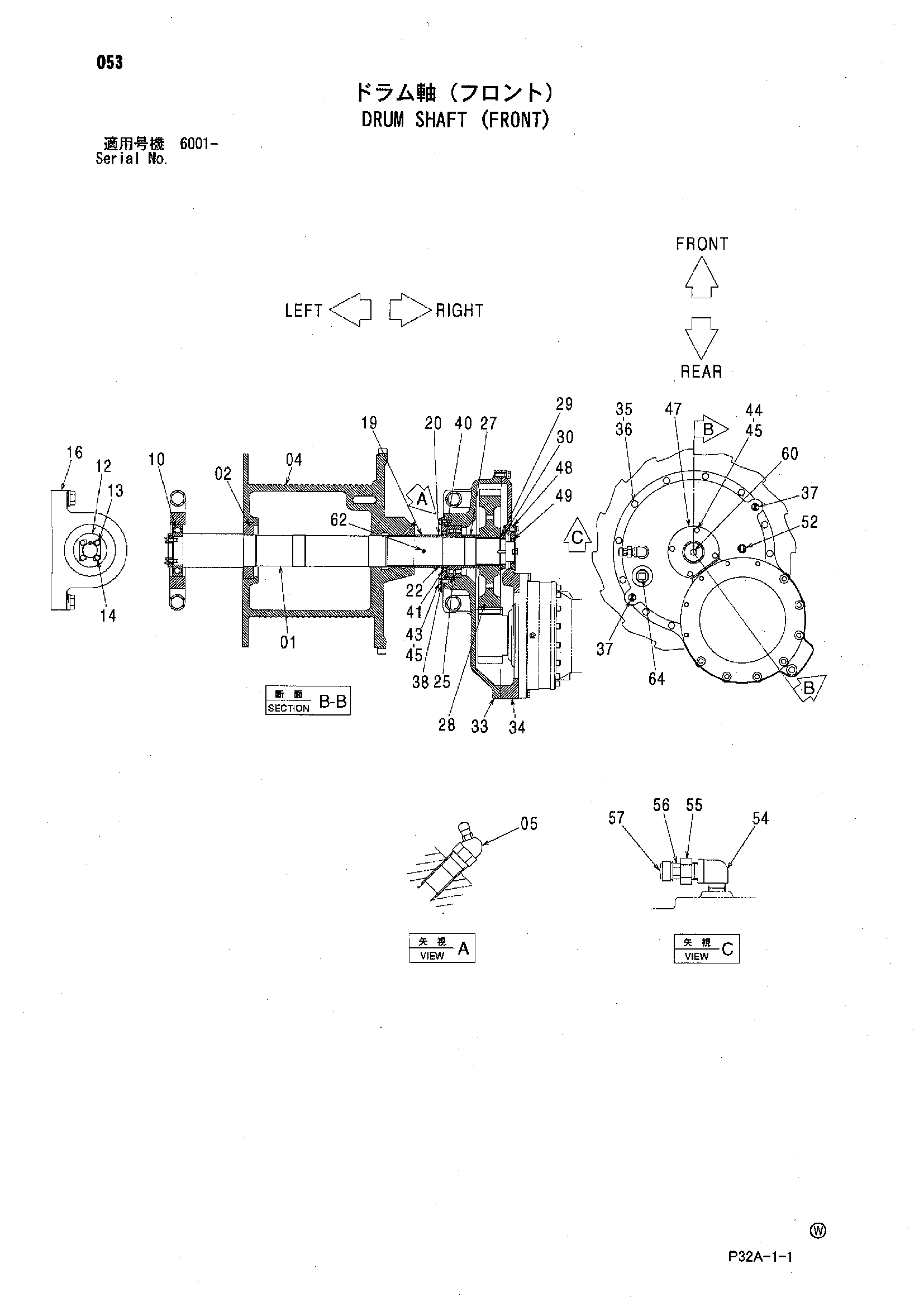

Заводская схема «Барабан вал (передний)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2051788 | Вал | 1 |
| 02 | 4628008 | Втулка | 1 |
| 04 | 1032610 | Барабан | 1 |
| 05 | J75581 | Пресс-маслёнка | 1 |
| 10 | 4042733 | Шариковый подшипник | 1 |
| 12 | 4141860 | Стопорная пластина | 1 |
| 13 | 4141857 | Стопорная шайба | 2 |
| 14 | J901235 | Болт | 4 |
| 16 | 3024717 | Подшипник | 1 |
| 19 | 4627810 | Проставка | 1 |
| 20 | 4141856 | Проставка | 1 |
| 22 | A810110 | Уплотнительное кольцо | 1 |
| 25 | 4510122 | Подшипник. спх.рол. | 1 |
| 27 | 4136437 | Проставка | 1 |
| 28 | 3030018 | Шестерня | 1 |
| 29 | 454962 | Шайба подшипник. | 1 |
| 30 | 454945 | Гайка подшипник. | 1 |
| 33 | 1008231 | Корпус шестерня | 1 |
| 34 | 1008232 | Крышка | 1 |
| 35 | J901650 | Болт | 10 |
| 36 | A590916 | Пружинная шайба | 10 |
| 37 | 4162766 | Установочный штифт | 2 |
| 38 | 3035018 | Фиксатор | 1 |
| 40 | A810190 | Уплотнительное кольцо | 1 |
| 41 | 984194 | Масляное уплотнение | 1 |
| 43 | J901230 | Болт | 6 |
| 44 | J901225 | Болт | 4 |
| 45 | A590912 | Пружинная шайба | 10 |
| 47 | 4141855 | Крышка | 1 |
| 48 | 4141854 | Манжета | 1 |
| 49 | 923810 | Масляное уплотнение | 1 |
| 52 | 971380 | Указатель уровня | 1 |
| 54 | 94-0633 | Угловой штуцер | 1 |
| 55 | 4096990 | Адаптер | 1 |
| 56 | D912218 | Шайба | 1 |
| 57 | 989058 | Сапун | 1 |
| 60 | A885003 | Пробка | 1 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 94-2011 | Пробка | 1 |
| 64 | 94-2028 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
