Обратные трубопроводы — HITACHI UCX300

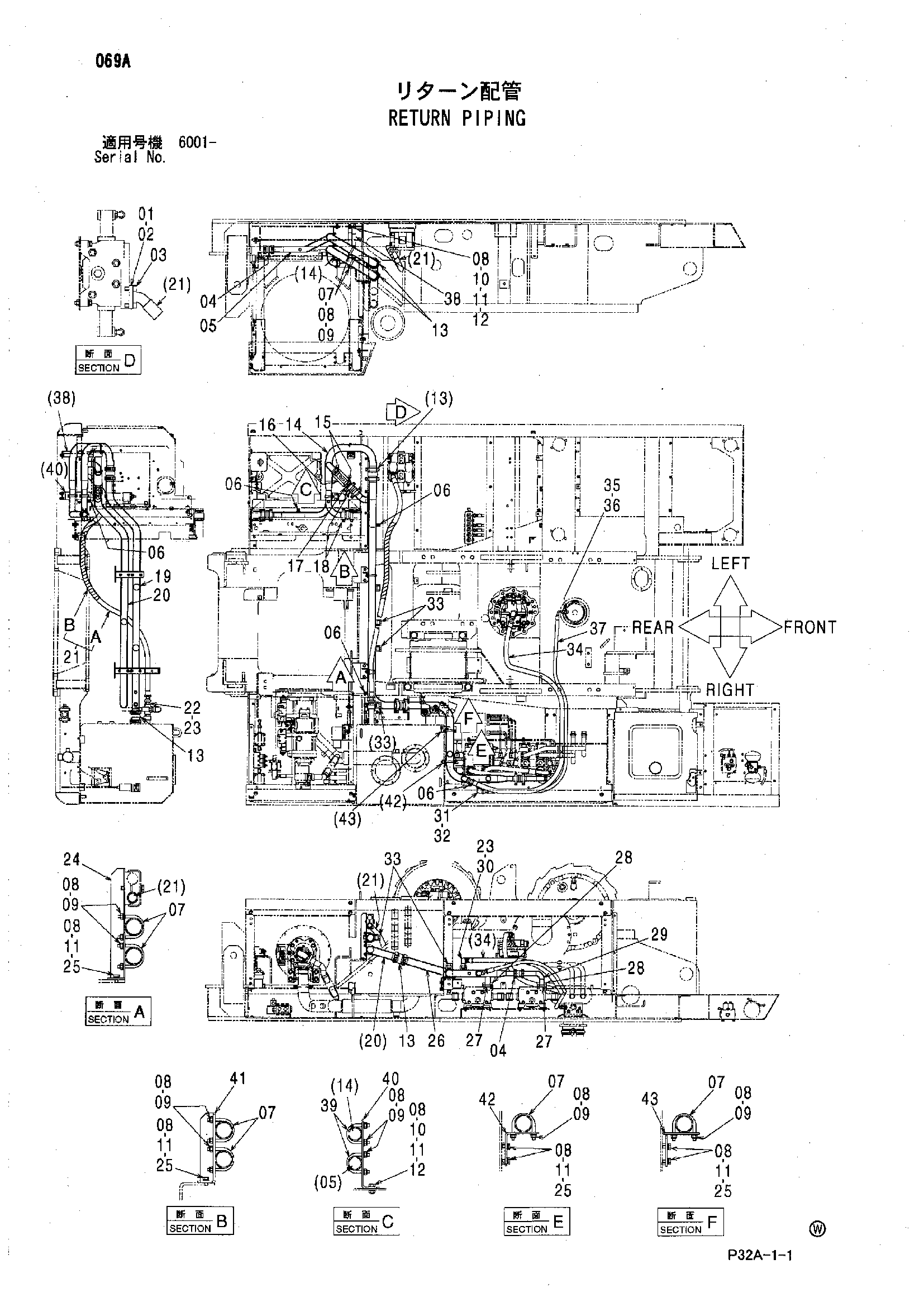

Заводская схема «Обратные трубопроводы» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4508805	Уплотнительное кольцо	1
02	4154614	Разъёмный фланец	2
03	J781230	Болт с внутренним шестигранником	4
04	4069801	Муфта	2
04A	4196259	Уплотнение кольцо	2
05	8099651	Трубка	1
06	A885002	Пробка	5
06A	957366	Уплотнительное кольцо	1
07	4639764	U-образный болт	8
08	A590110	Плоская шайба	32
09	4627586	Гайка нейлоновый	20
10	J921025	Болт	4
11	A590910	Пружинная шайба	12
12	J950010	Гайка	4
13	4067833	Муфта	4
13A	4196261	Уплотнение кольцо	2
14	8103601	Обратная трубка	1
15	4037888	Уплотнительное кольцо	2
16	4639791	Обратный клапан	1
17	9765618	Обратная трубка	1
18	4067834	Муфта	2
18A	4196260	Уплотнение кольцо	2
19	8099902	Трубка	1
20	7047736	Трубка	1
21	9259182	Шланг в сборе	1
21A	4639832	Шланг	1
21B	4327294	Защитный кожух	2
22	A853188	Адаптер	1
22A	4506429	Уплотнительное кольцо	1
23	4187328	Уплотнительное кольцо	2
24	8101383	Кронштейн	1
25	J921020	Болт	8
26	7048713	Трубка	1
27	A811040	Уплотнительное кольцо	2
28	J781235	Болт с внутренним шестигранником	8
29	8101273	Трубка	1
30	A853388	Угловой штуцер	1
30A	4506429	Уплотнительное кольцо	1
31	A853386	Угловой штуцер	1
31A	4506429	Уплотнительное кольцо	1
32	4187308	Уплотнительное кольцо	1
33	A885008	Пробка	4
33A	4506429	Уплотнительное кольцо	1
34	4347155	Шланг	1
35	4138938	Уплотнительное кольцо	1
36	A853144	Адаптер	1
36A	4506418	Уплотнительное кольцо	1
37	4639835	Шланг	1
38	8101386	Кронштейн	1
39	4639760	U-образный болт	2
40	4639706	Кронштейн	1
41	8101385	Кронштейн	1
42	4639703	Кронштейн	1
43	9764710	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
