Шестерня редуктион — HITACHI UCX300

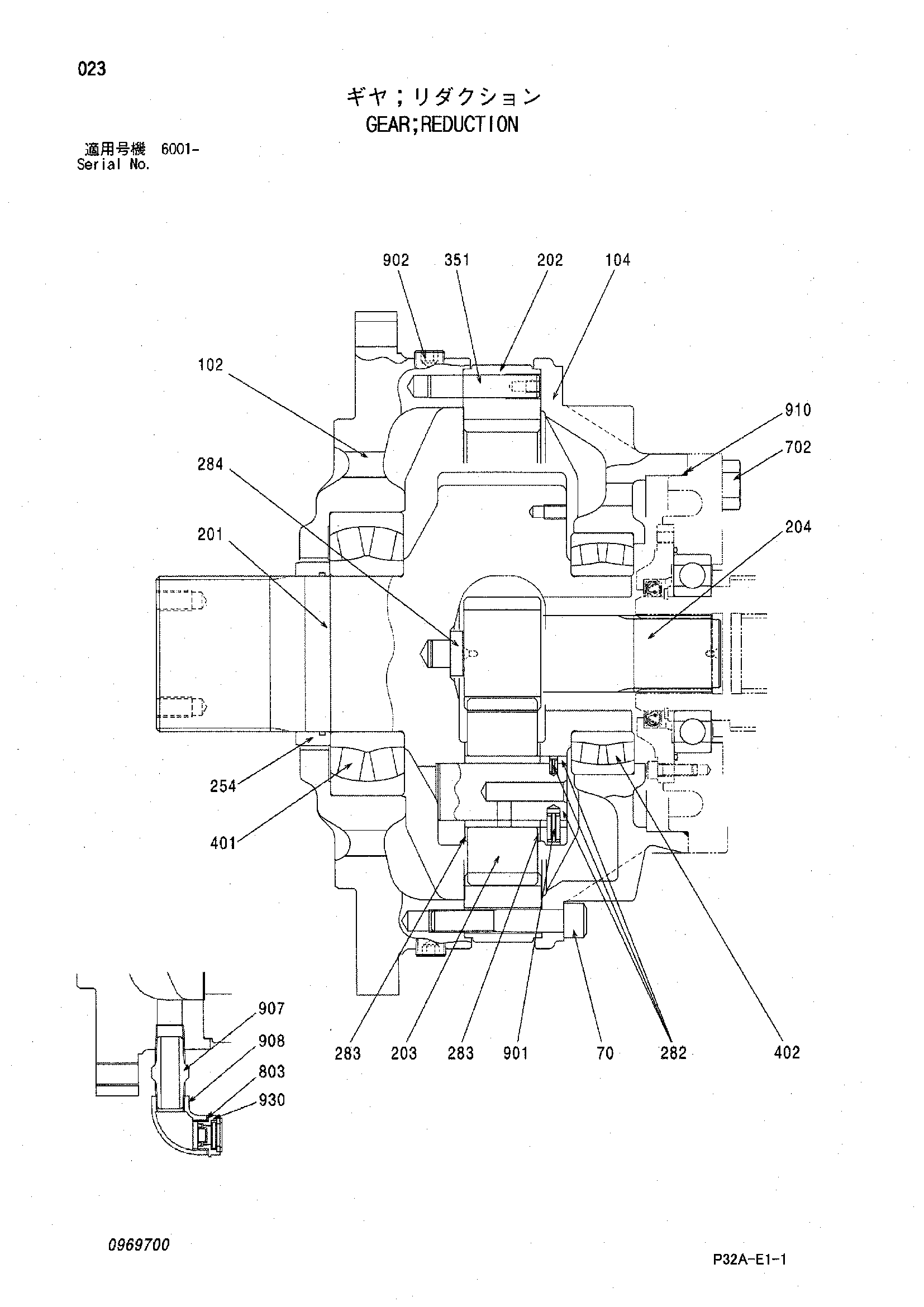

Заводская схема «Шестерня редуктион» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4653295 | Шестерня редуктион | 1 | |
| 102 | 0290301 | Корпус передний | 1 |
| 104 | 0739401 | Корпус задний | 1 |
| 201 | 0252402 | Вал | 1 |
| 202 | 0969701 | Коронная шестерня | 1 |
| 203 | 0265610 | Коронная шестерня | 3 |
| 204 | 0265611 | Шестерня пранетарй | 1 |
| 254 | 0252406 | Уплотнительное кольцо | 1 |
| 282 | 0252407 | Палец | 3 |
| 283 | 0252408 | Упорная шайба | 6 |
| 284 | 0252409 | Упорный буттон | 1 |
| 351 | 0252410 | Установочный штифт | 4 |
| 401 | 0739402 | Подшипник. каток | 1 |
| 402 | 0252412 | Подшипник. каток | 1 |
| 701 | 0252413 | Болт с внутренним шестигранником | 16 |
| 702 | 0235819 | Болт | 4 |
| 803 | 0101729 | Уплотнительная шайба | 1 |
| 901 | 0252414 | Пружинный штифт | 3 |
| 902 | 0147210 | Пробка | 3 |
| 907 | 0301601 | Ниппель | 1 |
| 908 | 0290303 | Угловой штуцер | 1 |
| 910 | 0237817 | Уплотнительное кольцо | 1 |
| 930 | 0739403 | Указатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
