Крюк 30t — HITACHI UCX300

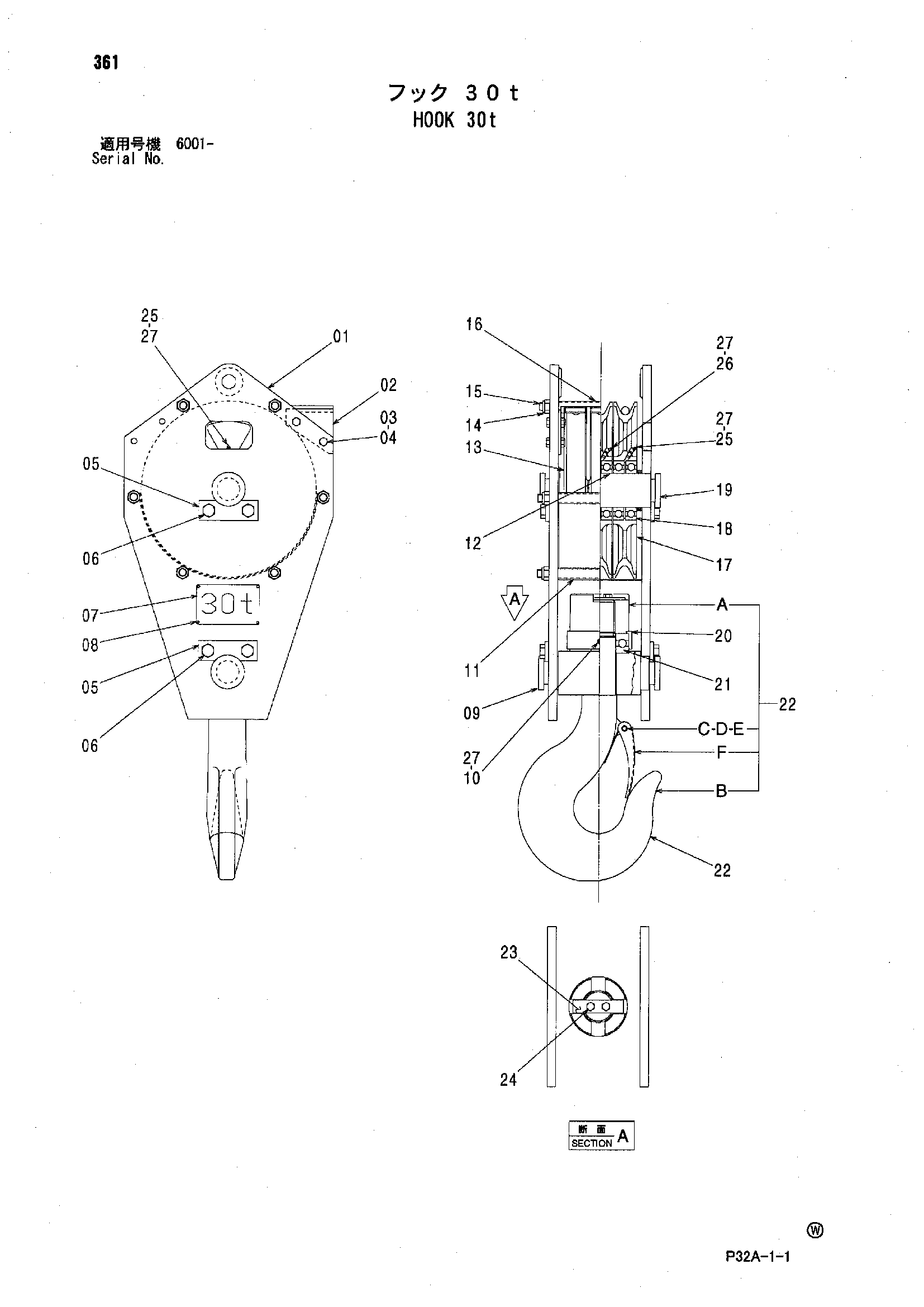

Заводская схема «Крюк 30t» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9258039 | Крюк в сборе | 1 | |
| 01 | 8101431 | Пластина подвес | 2 |
| 02 | 8101277 | Защитный кожух | 1 |
| 03 | J921240 | Болт | 4 |
| 04 | M660012 | U-образная гайка | 4 |
| 05 | 4618323 | Стопорная пластина | 4 |
| 06 | J921230 | Болт | 8 |
| 07 | 4618435 | Информационная табличка | 2 |
| 08 | M492964 | Приводной винт | 8 |
| 09 | 4639935 | Труннион | 1 |
| 10 | J75481 | Пресс-маслёнка | 1 |
| 11 | 9764694 | Направляющая | 1 |
| 12 | 4639623 | Стопорное кольцо | 2 |
| 13 | 450631 | Проставка | 2 |
| 14 | M660020 | U-образная гайка | 12 |
| 15 | 4639637 | Болт шпилька | 6 |
| 16 | 4114865 | Проставка | 2 |
| 17 | 3105773 | Канатный блок | 3 |
| 18 | 944922 | Шариковый подшипник | 6 |
| 19 | 4639847 | Вал | 1 |
| 20 | 4618565 | Фиксатор | 1 |
| 21 | 4085517 | Шариковый подшипник | 1 |
| 22 | 9238076 | Крюк | 1 |
| 22A | 4611149 | Гайка | 1 |
| 22B | 3102059 | Крюк | 1 |
| 22C | J921270 | Болт | 1 |
| 22D | M660012 | U-образная гайка | 1 |
| 22E | 4618676 | Пружина | 1 |
| 22F | 4618597 | Ограничитель | 1 |
| 23 | 4612198 | Штанга | 1 |
| 24 | J921220 | Болт | 2 |
| 25 | 4639843 | Штуцер | 2 |
| 26 | 4639846 | Штуцер | 1 |
| 27 | 4614920 | Колпачок | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
