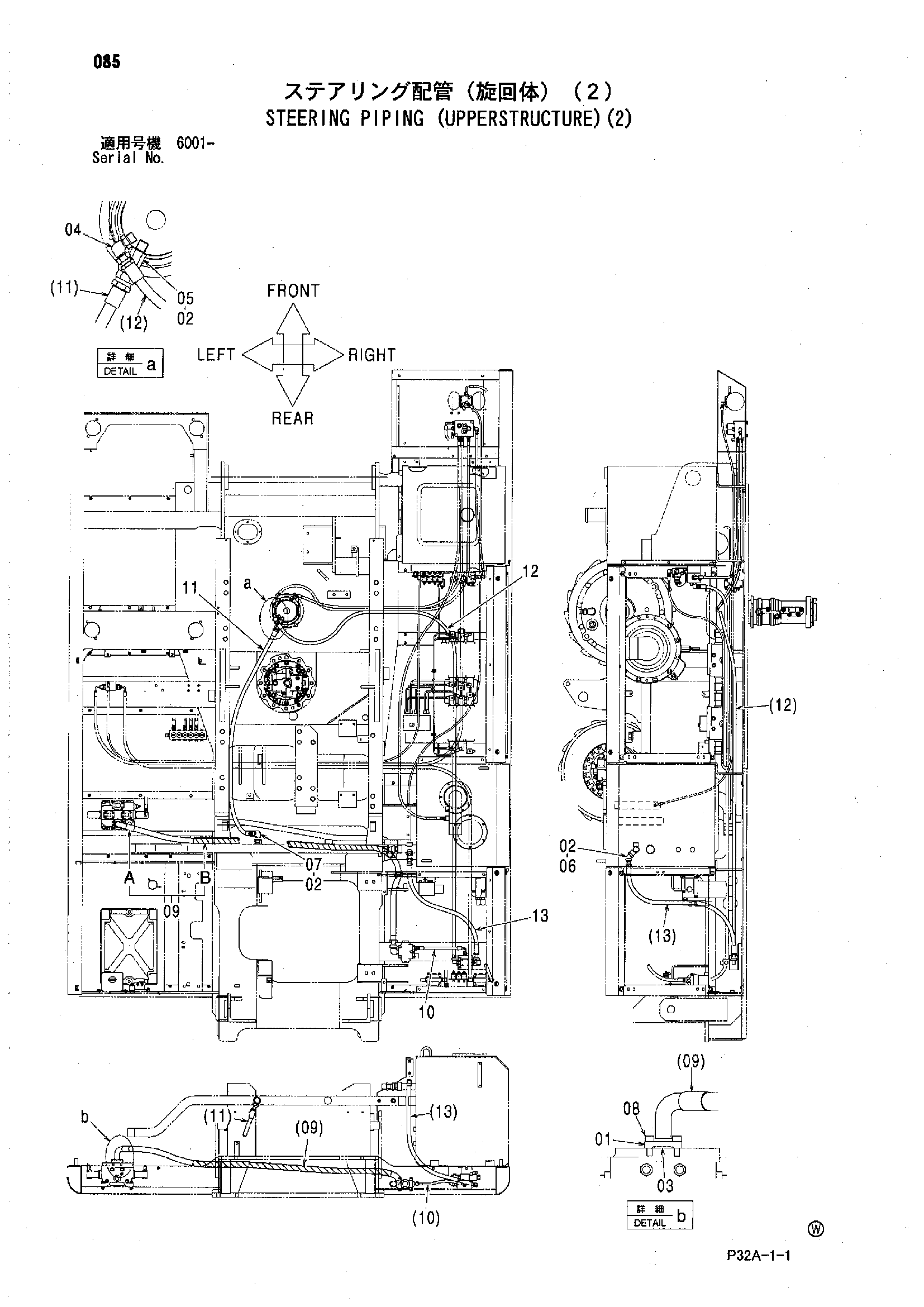

Рулевое управление трубопроводы (верхняя платформа)(2) — HITACHI UCX300
Заводская схема «Рулевое управление трубопроводы (верхняя платформа)(2)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154614 | Разъёмный фланец | 2 |
| 02 | 4187308 | Уплотнительное кольцо | 3 |
| 03 | 4508805 | Уплотнительное кольцо | 1 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A853146 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A853266 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A853386 | Угловой штуцер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | J781230 | Болт с внутренним шестигранником | 4 |
| 09 | 9259196 | Шланг в сборе | 1 |
| 09A | 4632538 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 3 |
| 10 | 4356257 | Шланг | 1 |
| 11 | 4316031 | Шланг | 1 |
| 12 | 4305291 | Шланг | 1 |
| 13 | 4316028 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
