Электрооборудование (водило) — HITACHI UCX300

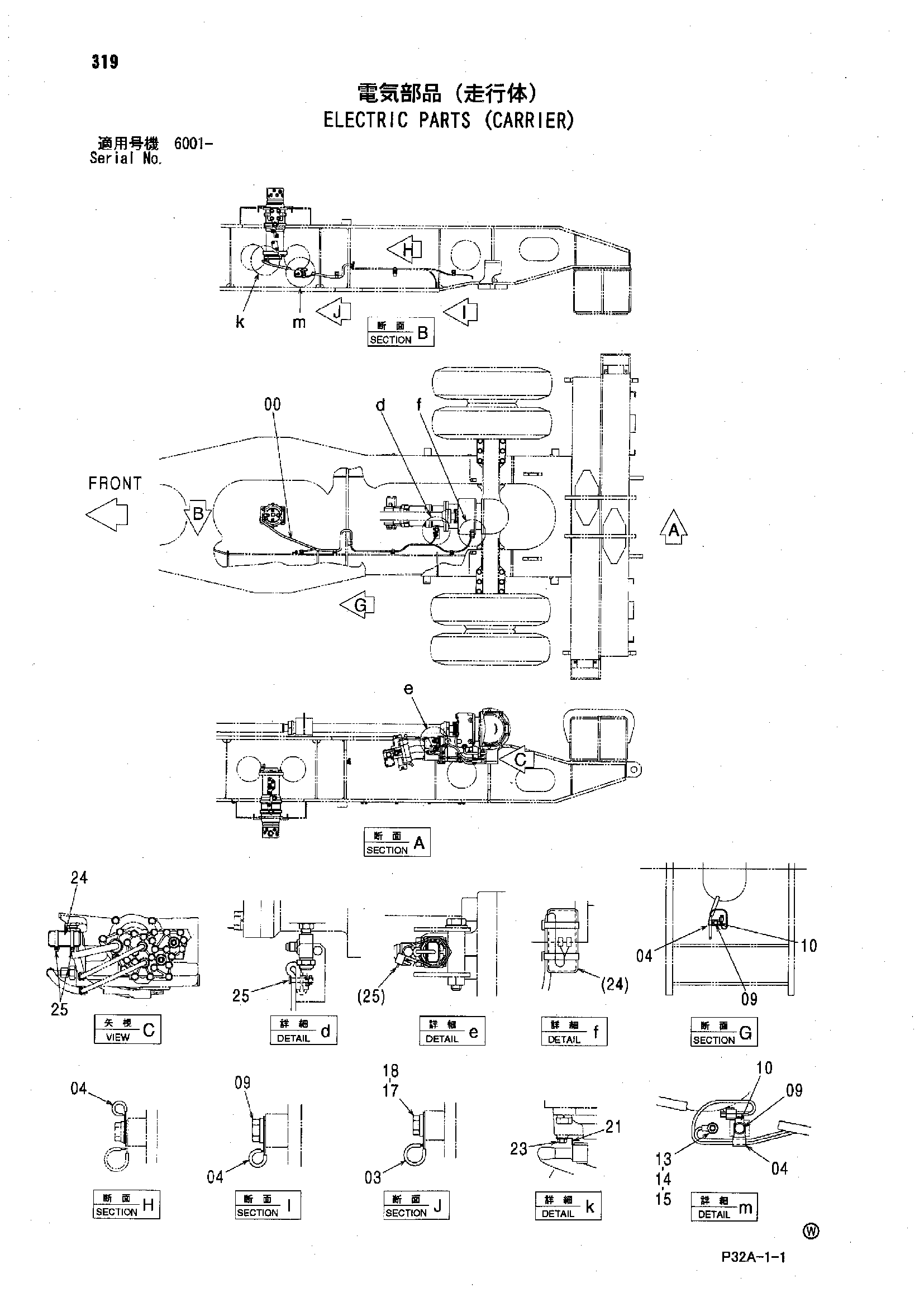

Заводская схема «Электрооборудование (водило)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3094698 | Жгут проводов | 1 |
| 03 | 4190253 | Зажим | 1 |
| 04 | 4190261 | Зажим | 4 |
| 09 | J271020 | Болт с шайбой | 3 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4257159 | Кронштейн | 2 |
| 13 | J950010 | Гайка | 1 |
| 14 | A590910 | Пружинная шайба | 1 |
| 15 | A590110 | Плоская шайба | 1 |
| 17 | J901020 | Болт | 1 |
| 18 | A590110 | Плоская шайба | 1 |
| 21 | 4602633 | Кронштейн | 1 |
| 23 | J260612 | Болт с шайбой | 1 |
| 23A | J900612 | Болт | 1 |
| 23B | A590106 | Плоская шайба | 1 |
| 24 | 4207239 | Колпачок | 1 |
| 25 | 4055311 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
