Трубопроводы системы смазки (портал) — HITACHI UCX300

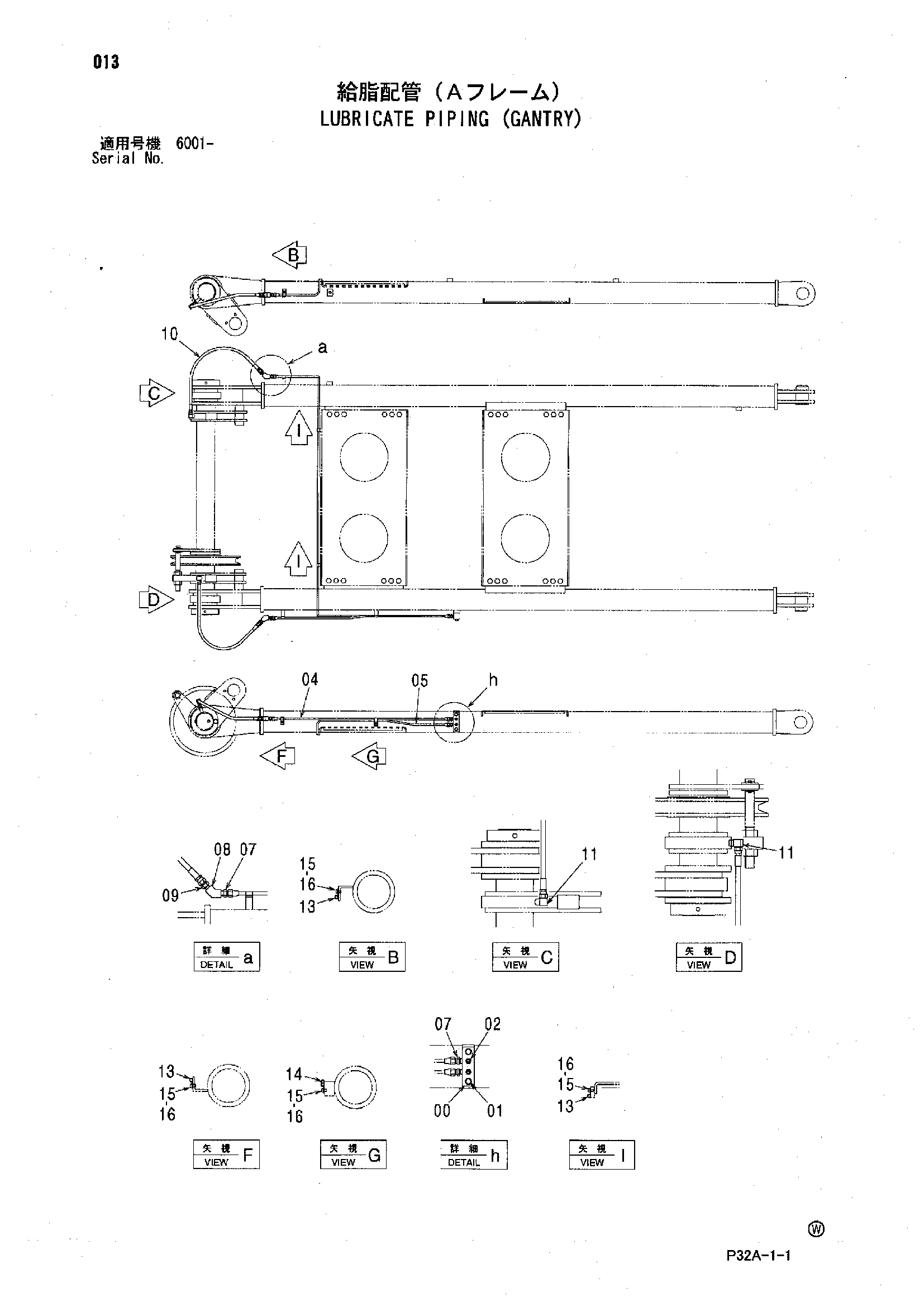

Заводская схема «Трубопроводы системы смазки (портал)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4034462 | Угловой штуцер | 1 |
| 01 | J260845 | Болт с шайбой | 2 |
| 01A | J900845 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | J75482 | Пресс-маслёнка | 2 |
| 04 | 4626529 | Трубка | 1 |
| 05 | 3104607 | Трубка | 1 |
| 07 | 4119986 | Адаптер | 4 |
| 08 | 94-0600 | Угловой штуцер | 2 |
| 09 | 4154651 | Адаптер | 2 |
| 10 | 4452031 | Шланг | 2 |
| 11 | 4182734 | Угловой штуцер | 2 |
| 13 | 4000854 | Зажим трубка | 4 |
| 14 | 4000862 | Зажим трубка | 1 |
| 15 | M430610 | Винт | 5 |
| 16 | A590906 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
