Крыло — HITACHI UCX300

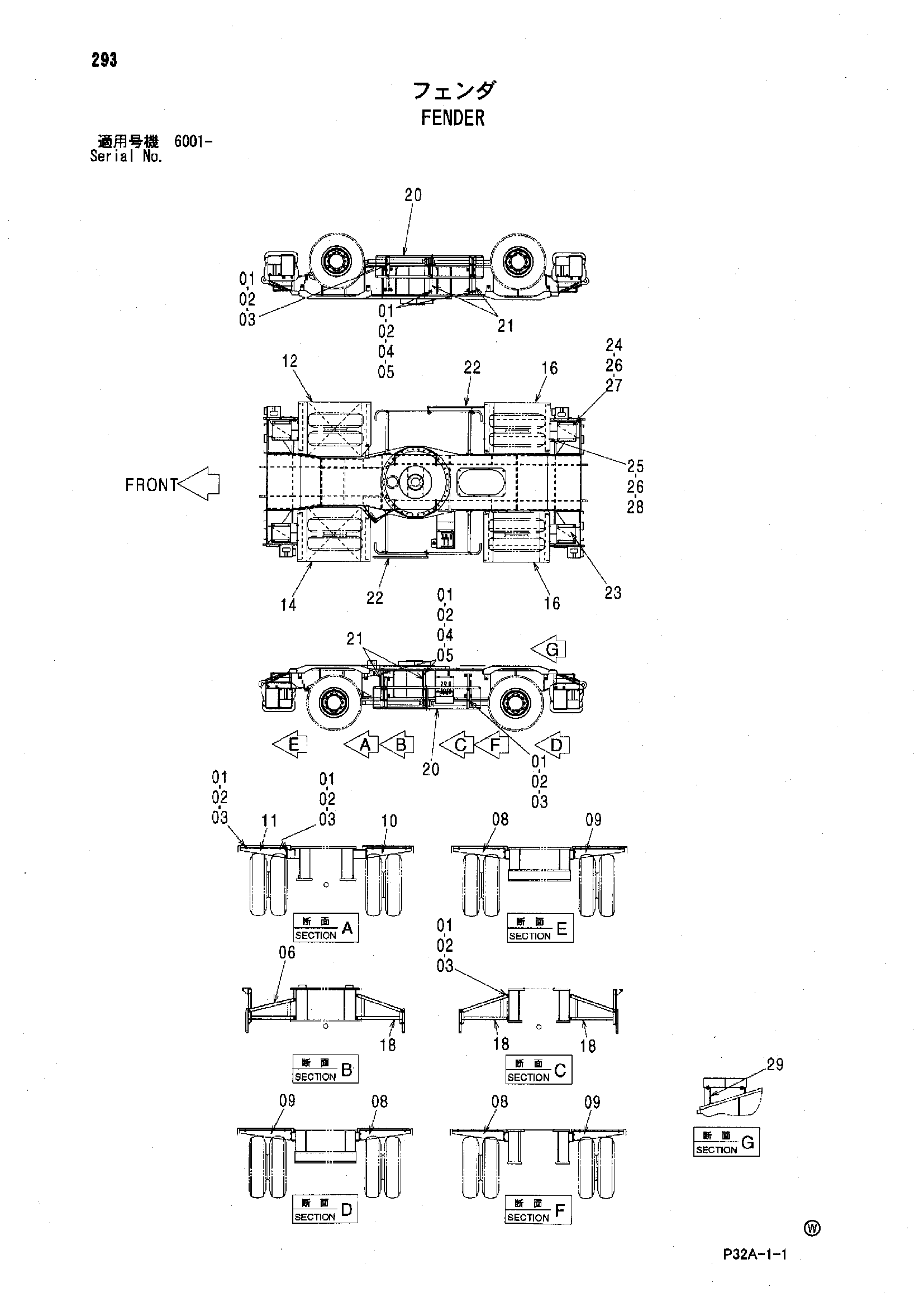

Заводская схема «Крыло» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590112 | Плоская шайба | 72 |
| 02 | A590912 | Пружинная шайба | 72 |
| 03 | J921225 | Болт | 64 |
| 04 | J921230 | Болт | 8 |
| 05 | J950012 | Гайка | 8 |
| 06 | 8101370 | Кронштейн | 1 |
| 08 | 4644681 | Кронштейн | 3 |
| 09 | 4644682 | Кронштейн | 3 |
| 10 | 4644683 | Кронштейн | 1 |
| 11 | 4644684 | Кронштейн | 1 |
| 12 | 7049523 | Крыло | 1 |
| 14 | 7049524 | Крыло | 1 |
| 16 | 7049527 | Крыло | 2 |
| 18 | 8101372 | Кронштейн | 3 |
| 20 | 8102072 | Защитный кожух | 2 |
| 21 | 4644701 | Кронштейн | 4 |
| 22 | 8102810 | Штанга | 2 |
| 23 | 8102811 | Ступень | 4 |
| 24 | J921025 | Болт | 16 |
| 25 | J921020 | Болт | 8 |
| 26 | A590910 | Пружинная шайба | 24 |
| 27 | A590110 | Плоская шайба | 16 |
| 28 | J950010 | Гайка | 8 |
| 29 | 4644725 | Резиновая подушка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
