Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI UCX300

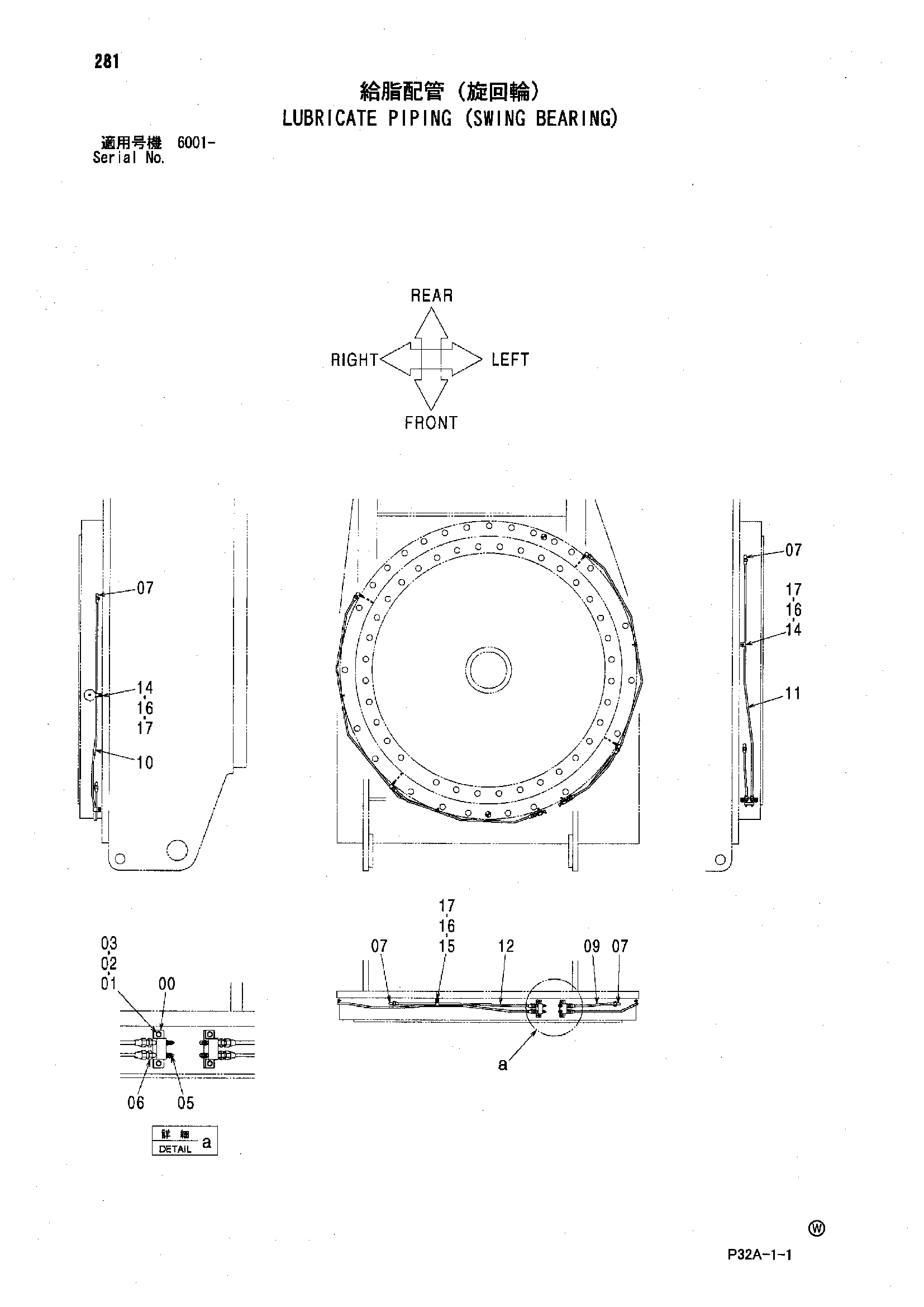

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4169672 | Блок | 2 |
| 01 | J900616 | Болт | 4 |
| 02 | A590106 | Плоская шайба | 4 |
| 03 | A590906 | Пружинная шайба | 4 |
| 05 | J75581 | Пресс-маслёнка | 4 |
| 06 | 4622774 | Штуцер трубки | 4 |
| 07 | 4345297 | Штуцер трубки | 4 |
| 09 | 4628517 | Трубка | 1 |
| 10 | 3103608 | Трубка | 1 |
| 11 | 3103614 | Трубка | 1 |
| 12 | 3103615 | Трубка | 1 |
| 14 | 4000854 | Зажим трубка | 2 |
| 15 | 4000862 | Зажим трубка | 1 |
| 16 | M430610 | Винт | 3 |
| 17 | A590906 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
