Электромагнитный клапан — HITACHI UCX300

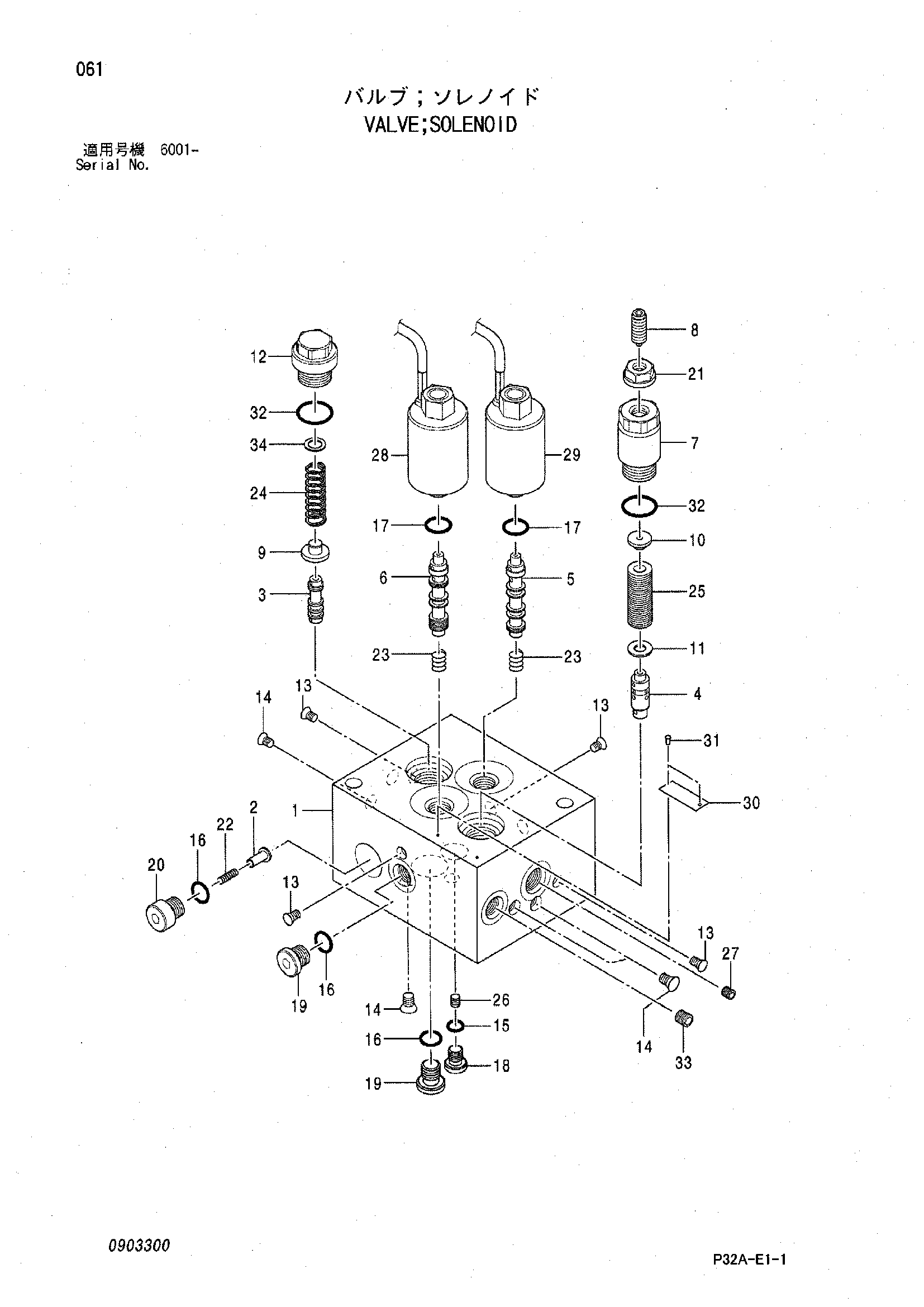

Заводская схема «Электромагнитный клапан» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4464292 | Электромагнитный клапан | 1 | |
| 2 | 0435210 | Плунжер | 1 |
| 7 | 0685601 | Направляющая | 1 |
| 8 | 0499105 | Винт регулировочный | 1 |
| 9 | 0903301 | Седло пружины | 1 |
| 10 | 0685602 | Седло пружины | 1 |
| 11 | 0903302 | Седло пружины | 1 |
| 12 | 0767001 | Пробка | 1 |
| 15 | 4506408 | Уплотнительное кольцо | 1 |
| 16 | 957366 | Уплотнительное кольцо | 3 |
| 17 | 4509180 | Уплотнительное кольцо | 2 |
| 18 | 0215220 | Пробка | 1 |
| 19 | 0624504 | Пробка | 2 |
| 20 | 0435209 | Пробка | 1 |
| 21 | 0499108 | Гайка | 1 |
| 22 | 0435211 | Пружина | 1 |
| 23 | 0768101 | Пружина | 2 |
| 24 | 0903303 | Пружина | 1 |
| 25 | 0903304 | Пружина | 1 |
| 28 | 0870401 | Соленоид | 1 |
| 29 | 0870402 | Соленоид | 1 |
| 32 | 4506420 | Уплотнительное кольцо | 2 |
| 34 | 0748108 | Регулировочная шайба 0.5 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
