Стрела ограничитель — HITACHI UCX300

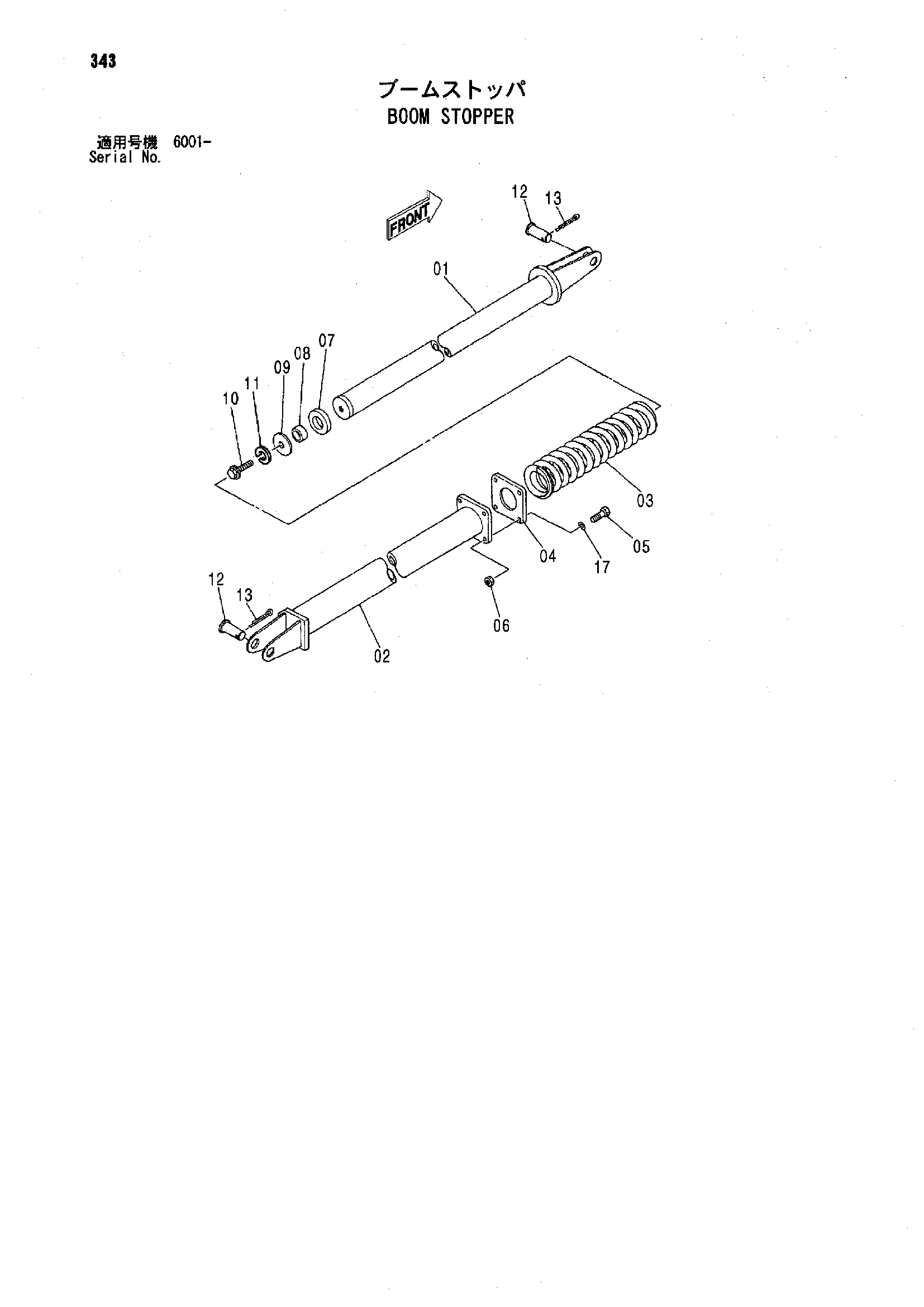

Заводская схема «Стрела ограничитель» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9258040 | Стрела ограничитель в сборе | 1 | |
| 01 | 8101392 | Опора внутренний | 2 |
| 02 | 8101433 | Опора наружный | 2 |
| 03 | 4640015 | Пружина | 2 |
| 04 | 4153401 | Пластина | 2 |
| 05 | J921040 | Болт | 8 |
| 06 | M660010 | U-образная гайка | 8 |
| 07 | 4153404 | Резиновый фиксатор | 2 |
| 08 | 4153402 | Проставка | 2 |
| 09 | 4153403 | Сиденье | 2 |
| 10 | J921045 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | 4639613 | Палец | 4 |
| 13 | A766050 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
