Автоматический остановка электромагнитный клапан — HITACHI UCX300

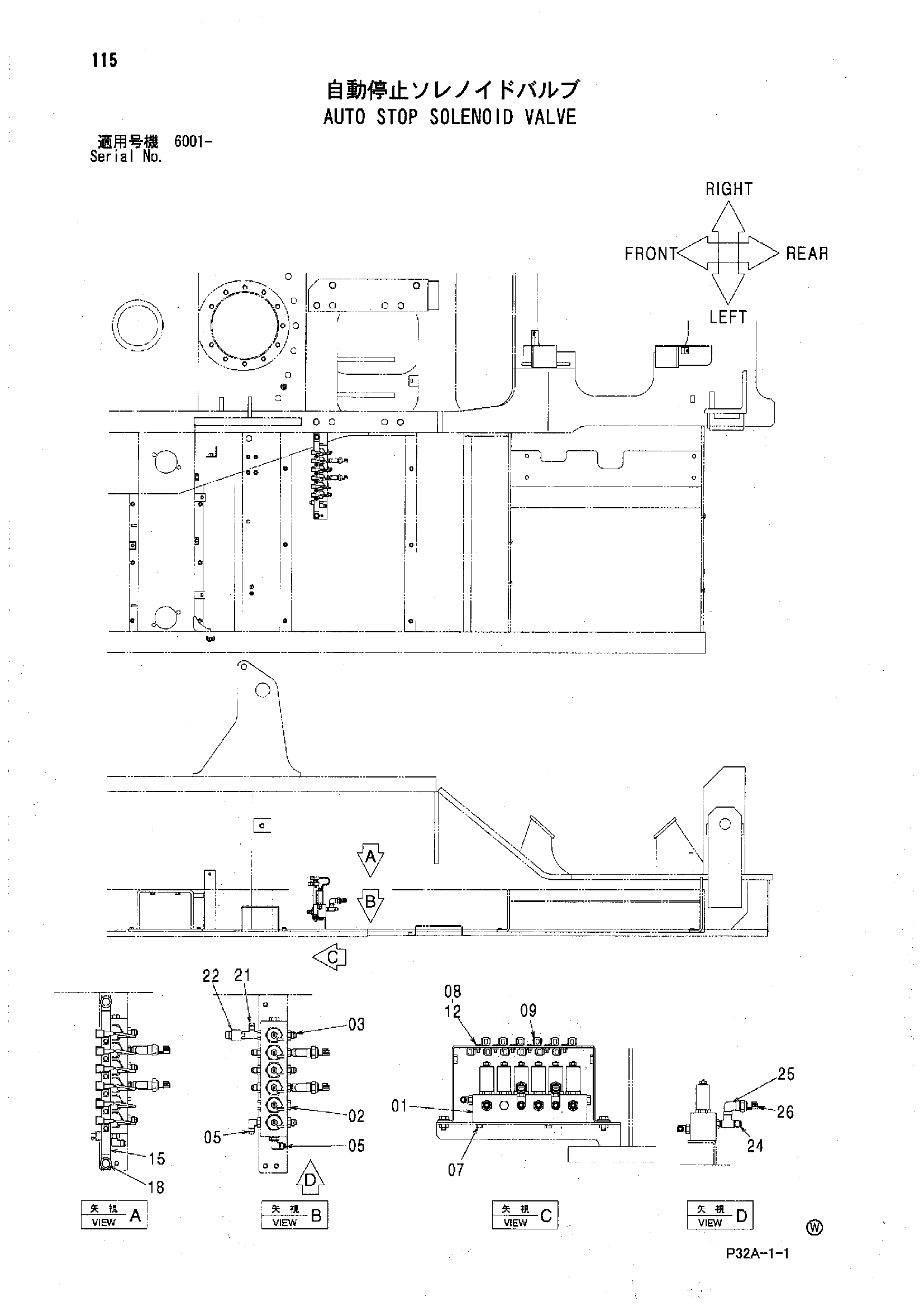

Заводская схема «Автоматический остановка электромагнитный клапан» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4649863 | Электромагнитный клапан | 1 |
| 02 | A885002 | Пробка | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852123 | Адаптер | 6 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | J260816 | Болт с шайбой | 2 |
| 07A | J900816 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | J900616 | Болт | 6 |
| 09 | 4252767 | Кронштейн | 12 |
| 12 | J950006 | Гайка | 6 |
| 15 | 8099019 | Кронштейн | 1 |
| 18 | J271025 | Болт с шайбой | 2 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | 4307265 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4254563 | Выключатель давление | 1 |
| 22A | 4113154 | Уплотнительное кольцо | 1 |
| 24 | 4425118 | Тройник | 2 |
| 25 | 4376846 | Угловой штуцер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4436535 | Датчик давления | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
