Крышка (правый) — HITACHI UCX300

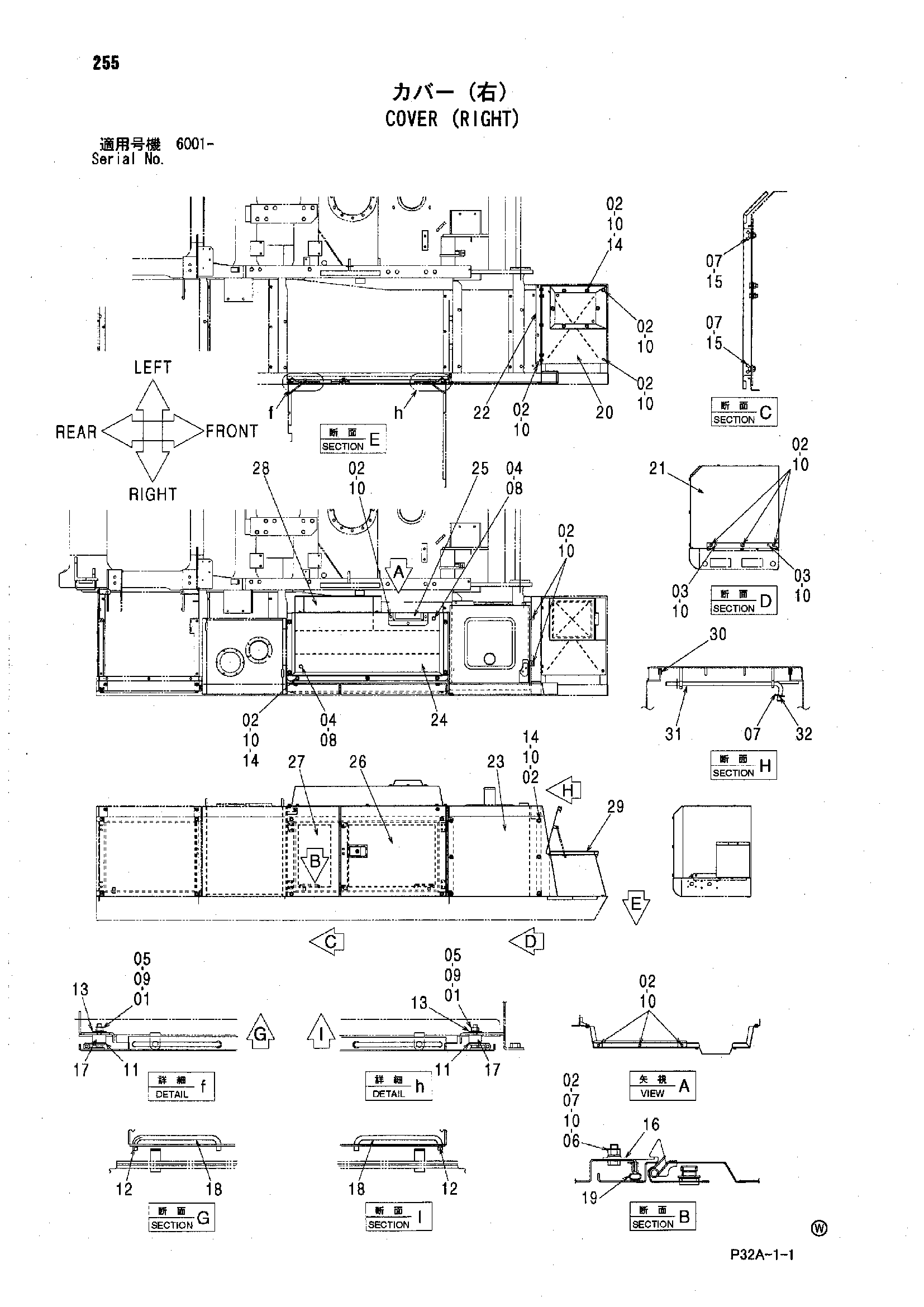

Заводская схема «Крышка (правый)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J900840 | Болт | 8 |
| 02 | J921025 | Болт | 37 |
| 03 | J921030 | Болт | 2 |
| 04 | J921625 | Болт | 2 |
| 05 | J950008 | Гайка | 8 |
| 06 | J950010 | Гайка | 2 |
| 07 | A590110 | Плоская шайба | 5 |
| 08 | A590116 | Плоская шайба | 2 |
| 09 | A590908 | Пружинная шайба | 8 |
| 10 | A590910 | Пружинная шайба | 39 |
| 11 | 3100040 | Стопорная пластина | 4 |
| 12 | A763020 | Шплинт | 2 |
| 13 | 3100044 | Пластина | 8 |
| 14 | J217083 | Шайба | 19 |
| 15 | 4639848 | Болт винг | 2 |
| 16 | 3100041 | Пластина | 1 |
| 17 | 3100042 | Пластина | 4 |
| 18 | 4639649 | Замок двери | 2 |
| 19 | 4639851 | Трим спонге | 1 |
| 20 | 8101499 | Крышка | 1 |
| 21 | 8101394 | Крышка | 1 |
| 22 | 9764662 | Кронштейн | 1 |
| 23 | 3105669 | Крышка | 1 |
| 24 | 7048767 | Крышка | 1 |
| 25 | 4639516 | Крышка | 1 |
| 26 | 7048833 | Дверь | 1 |
| 27 | 7048768 | Дверь | 1 |
| 28 | 9764665 | Крышка | 1 |
| 29 | 8103267 | Короб | 1 |
| 30 | 4639967 | Трим сафтй | 1 |
| 31 | 9764714 | Штанга | 1 |
| 32 | A763016 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
