Бридле — HITACHI UCX300

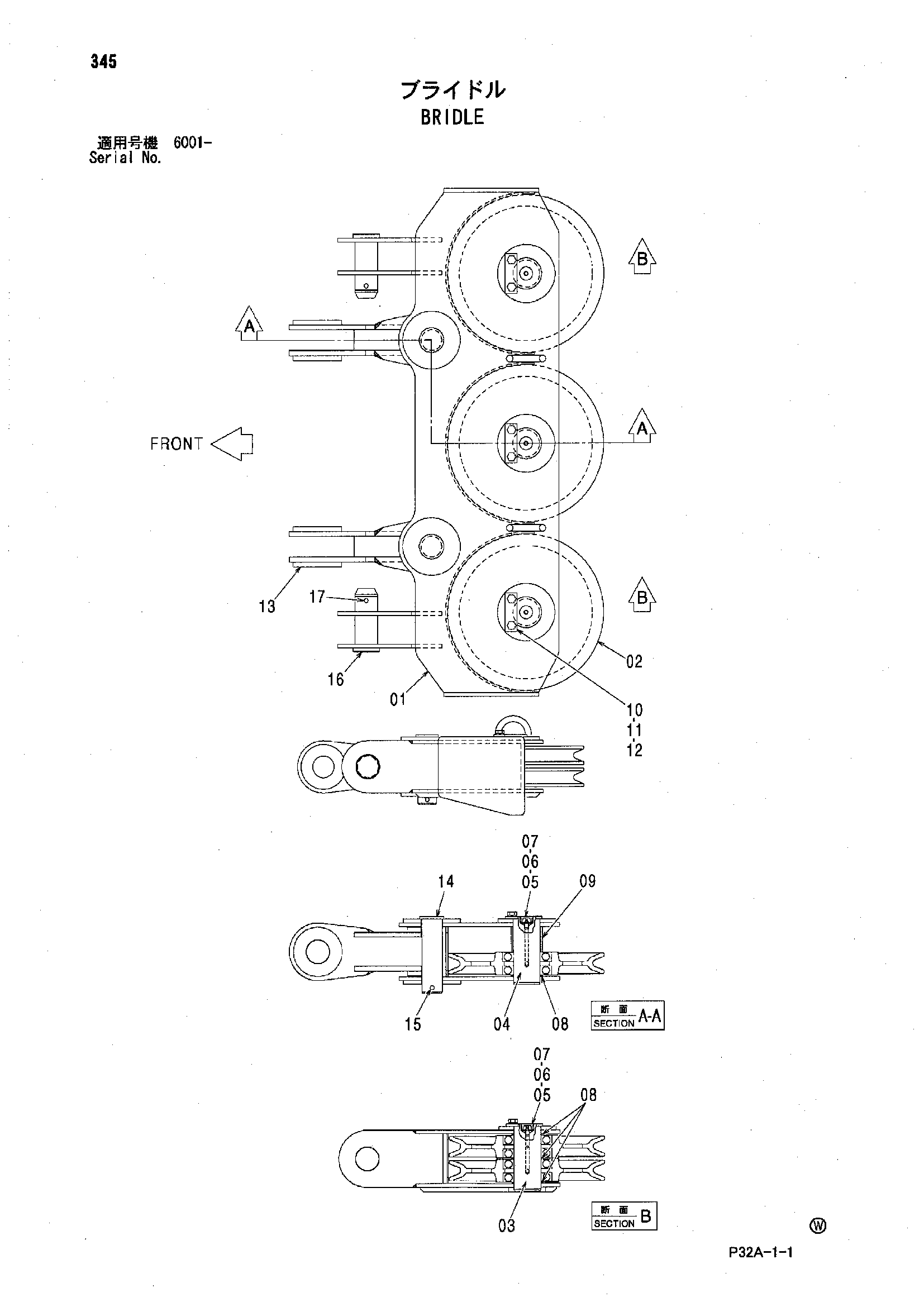

Заводская схема «Бридле» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9259358 | Бридле | 1 | |
| 01 | 6023926 | Рама бридле | 1 |
| 02 | 4431064 | Канатный блок | 5 |
| 03 | 4353468 | Палец | 2 |
| 04 | 4639720 | Палец | 1 |
| 05 | J75481 | Пресс-маслёнка | 3 |
| 06 | 4130686 | Втулка | 3 |
| 07 | 4105912 | Колпачок | 3 |
| 08 | 491873 | Проставка | 7 |
| 09 | 4639628 | Проставка | 1 |
| 10 | X4246 | Стопорная пластина | 3 |
| 11 | J921225 | Болт | 6 |
| 12 | A590912 | Пружинная шайба | 6 |
| 13 | 8101393 | Тяга | 2 |
| 14 | 4339873 | Палец | 2 |
| 15 | A761080 | Шплинт | 2 |
| 16 | 4639849 | Палец | 2 |
| 17 | 4104868 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
