Стрела головка — HITACHI UCX300

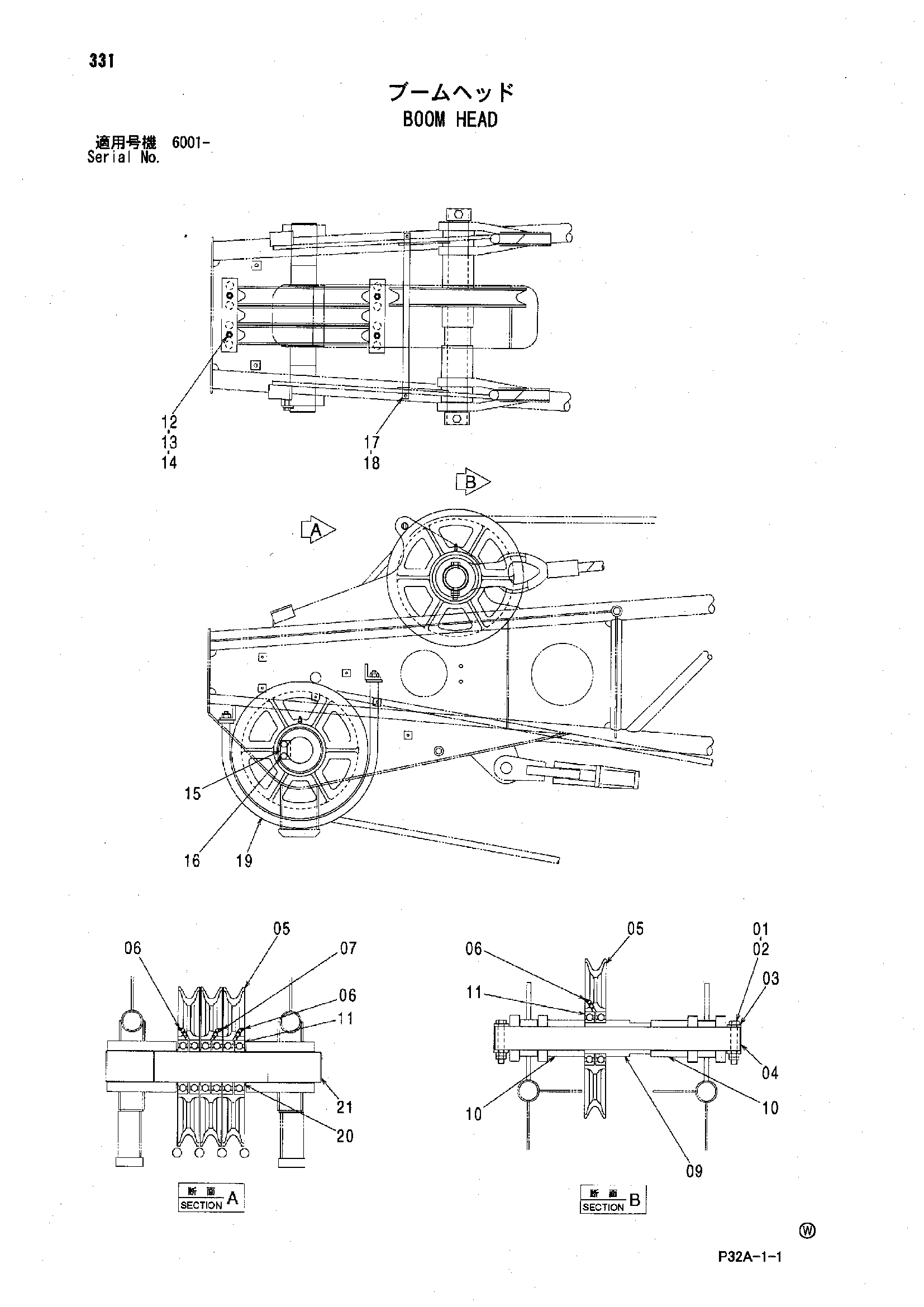

Заводская схема «Стрела головка» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921602 | Болт | 2 |
| 02 | 4623056 | Стопорная гайка | 2 |
| 03 | 4639654 | Проставка | 2 |
| 04 | 4639868 | Палец | 1 |
| 05 | 3105773 | Канатный блок | 4 |
| 06 | 4639843 | Штуцер | 3 |
| 07 | 4639846 | Штуцер | 1 |
| 09 | 4639493 | Проставка | 1 |
| 10 | 4639496 | Проставка | 2 |
| 11 | 944922 | Шариковый подшипник | 8 |
| 12 | J921240 | Болт | 4 |
| 13 | M660012 | U-образная гайка | 4 |
| 14 | A590112 | Плоская шайба | 4 |
| 15 | 4639624 | Стопорная пластина | 1 |
| 16 | J921225 | Болт | 2 |
| 17 | 4639712 | Палец | 1 |
| 18 | A768045 | Шплинт | 2 |
| 19 | 8101388 | Направляющая каната | 1 |
| 20 | 4639623 | Стопорное кольцо | 4 |
| 21 | 4639497 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
